Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 29/09/22, 09:06

Ben si y aura un Neutre...en commun N-P-N ou pas P-N-P...c'est à dire qu'il faut ponter 2 des 3 phases...vers 1 P ou 1 N...

Surtout pas oublier d'enlever le pont en remettant le tri !! :mrgreen: Je viens d'acheter un inverseur de source TRI donc pas de soucis :)
0 x
Christophe
Modérateur
Modérateur
Messages : 79934
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11360

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 29/09/22, 09:45

Je viens de mesurer les 2 "phases" par rapport à la Terre de la maison :





Et par rapport à "rien du tout" (une masse quelconque) ca donne ça :





Du coup c'est un peu plus éloigné d'une belle Phase sinus et d'un beau Neutre bien plat là :mrgreen: :mrgreen: :mrgreen: surtout le 83 Hz :shock: :shock: ...je vais faire pareil avec le réseau...

Je rappelle que l'onduleur n'est, pour le moment, pas connecté à la terre...(et normalement il n'est pas censé l'être, avec le premier cela changeait les valeurs au multimètre...)
0 x
Christophe
Modérateur
Modérateur
Messages : 79934
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11360

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 01/10/22, 13:11

Réparation en cours, je vais mettre le 560 µF :

0 x
phil59
Econologue expert
Econologue expert
Messages : 2297
Inscription : 09/02/20, 10:42
x 545

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par phil59 » 01/10/22, 13:15

Et ça rentre dans le boîtier ? ça à l'air un peu plus haut ?
0 x
hmmmmm, hummmmmmmmmmmmmm, hhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhmmmmmmmmm, hein, hummmmmmmmmmmmmm.

:oops: :cry: :( :shock:
Christophe
Modérateur
Modérateur
Messages : 79934
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11360

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 01/10/22, 13:17

Tout juste mais oui...de toute façon je refermerai pas le boitier durant les prochains essais ! :mrgreen:
0 x
Christophe
Modérateur
Modérateur
Messages : 79934
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11360

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 01/10/22, 14:16

C'est fait, j'ai renforcé aussi le contact d'une des bornes (flèche rouge) qui me semblait "légère"...









Marrant l'ancien condo "pivotait" quand il était encore soudé ! Cuit de chez cuit qu'il était ! :mrgreen:

ps: il manque 3 mm pour refermer finalement... :cry:
0 x
Christophe
Modérateur
Modérateur
Messages : 79934
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11360

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 01/10/22, 15:50

L'onduleur redémarre...


Mesures à l’oscilloscope (désolé mais je n'arrive pas à switcher sur x10 c'est censé être automatique via la sonde mais cela ne fonctionne pas...donc faut multiplier toutes les valeurs en Volts par 10) :

1) Réseau et Réseau vs Terre mesuré à la sortie/entrée de mon onduleur solaire

Je rappele que je suis en triphasé sans neutre.

Entre phases :



Phase 1 - Terre :



Phase 2 - Terre :

0 x
Christophe
Modérateur
Modérateur
Messages : 79934
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11360

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 01/10/22, 15:57

2) Sortie onduleur réparé :

Entre phases, c'est propre :



Phase 1 - Terre :

C'est plus propre que l'autre onduleur (attention le boitier de l'eau n'était pas à la terre)...



Phase 2 (Neutre) - Terre :

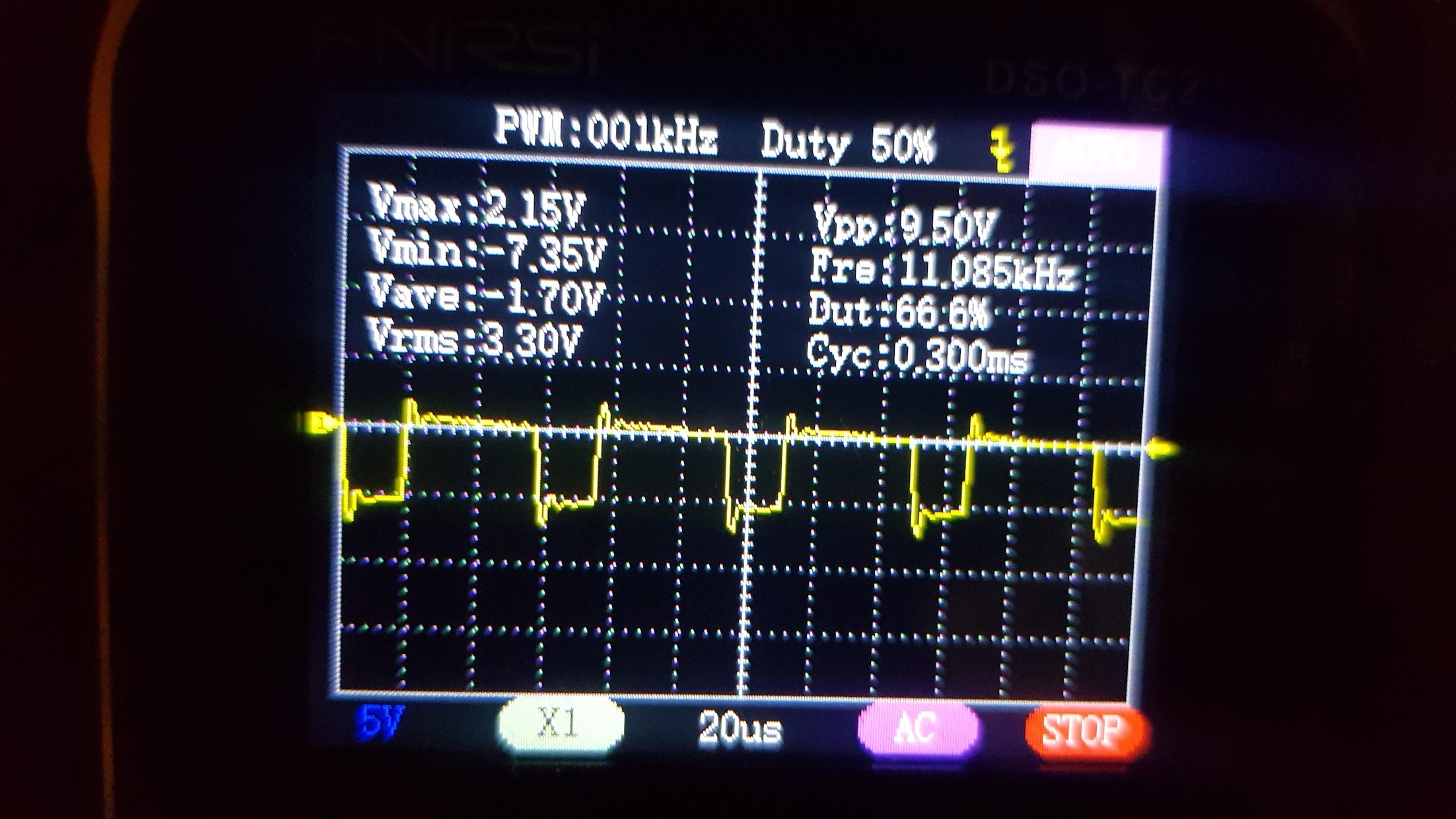

J'ai pris plusieurs captures car ça bougeait beaucoup sur le "neutre"...

Cet onduleur semble faire un "vrai" neutre...regardez les fréquences c'est très rapide et les Vrms sont faibles, donc cela ressemble à des perturbations...

Rappel : le boitier de cet onduleur est relié à la terre (l'autre onduleur ne l'était pas sur les mesures précédentes) et pour le moment, je peux pas comparer je ne l'ai plus sous la main...
0 x
phil59
Econologue expert
Econologue expert
Messages : 2297
Inscription : 09/02/20, 10:42
x 545

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par phil59 » 01/10/22, 16:33

Alors les dégâts, juste condos à changer ?
0 x
hmmmmm, hummmmmmmmmmmmmm, hhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhmmmmmmmmm, hein, hummmmmmmmmmmmmm.

:oops: :cry: :( :shock:
Christophe
Modérateur
Modérateur
Messages : 79934
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 11360

Re: Onduleur solaire sur groupe électrogène ou sur onduleur de batterie ?




par Christophe » 01/10/22, 17:25

Apparemment…oui comme je l’espérais mais faut encore que je teste avec une charge…

La tension de sortie a mis 5 minutes pour monter à 220V…je sais pas si c’est parce que le condensateur est neuf ou plus gros que celui d’origine ?

Et pour les courbes ?
0 x
