Photos chaudière à pellets ökofen: installation et stockage

Message non lupar Christophe » 29/08/08, 18:11

Voici les photos de son installation de chauffage (chaudière, bruleur, silo de stockage et livraison des pellets) aux Pellets (granulés de bois) que m'avait fait parvenir Did67. Je lui laisse le soins de commenter son installation plus en détails.

Les commentaires sont indiqué par Did67 plus bas.

ps: si vous voulez voir une autre installation, voici un dossier complet sur les pellets: Chauffage par chaudière à Pellet, tout connaitre

A) Livraison de la chaudiere et montage




B) Détails sur le brûleur





C) Echangeur avec ressorts de nettoyage

Dernière édition par Christophe le 04/09/08, 12:17, édité 3 fois.
0 x
Ce forum vous a aidé? Aider le aussi pour qu’il puisse continuer à aider les autres - Publiez un article sur Econologie et sur Google Actualités

Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 51618
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 1055

Message non lupar Christophe » 29/08/08, 18:18

D) Le silo (autoconstruction par Didier)










E) Dépoussiereur à Vortex et antipoussière du livreur (durant la livraison de granulés)


0 x
Ce forum vous a aidé? Aider le aussi pour qu’il puisse continuer à aider les autres - Publiez un article sur Econologie et sur Google Actualités
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 51618
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 1055

Message non lupar Christophe » 29/08/08, 18:20

F) Une livraison



0 x
Ce forum vous a aidé? Aider le aussi pour qu’il puisse continuer à aider les autres - Publiez un article sur Econologie et sur Google Actualités
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 51618
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 1055

Message non lupar Christophe » 29/08/08, 18:21

Voila!
C'est "tout" (rigolez pas! J'ai quand meme passé une heure à traiter les images et les mettre sur le forum!), je préviens did67 de cette mise en ligne et n'hésitez pas à poser vos questions. Il y répondra mieux que moi c'est certain !
0 x
Ce forum vous a aidé? Aider le aussi pour qu’il puisse continuer à aider les autres - Publiez un article sur Econologie et sur Google Actualités
Avatar de l’utilisateur
Poire belle Hélène
Bon éconologue!
Bon éconologue!
Messages : 389
Inscription : 16/05/07, 09:21
Localisation : Centre
x 1

Message non lupar Poire belle Hélène » 29/08/08, 21:26

Bonsoir,

alors moi j'ai une question :cheesy: j'aimerai savoir à quoi sert le dépoussiéreur, car je n'ai pas ça sur mon installation ?

Bonne soirée. Hélène
0 x

Avatar de l’utilisateur
Did67
Modérateur
Modérateur
Messages : 16709
Inscription : 20/01/08, 16:34
Localisation : Alsace
x 7029

Message non lupar Did67 » 30/08/08, 10:32

Poire belle Hélène a écrit :Bonsoir,

alors moi j'ai une question :cheesy: j'aimerai savoir à quoi sert le dépoussiéreur, car je n'ai pas ça sur mon installation ?

Bonne soirée. Hélène



Tout d'abord : coucou !

L'aspirateur, c'est le livreur qui le fournit. A défaut, Okofen fournit une sorte de grosse "chaussette". Et c'est pour cela qu'il faut mettre deux raccords : l'un au milieu pour souffler les pellets, l'autre de coté pour récupérer l'air poussiéreuse sans aspirer les pellets.

L'utilité est simple : les pellets sont "soufflés" depuis le camion par un gros volume d'air ; cet air est chargé en poussière ; il faut évacuer l'air du silo tout en retenant la poussière ; mon fournisseur utilise donc cette espèce de gros aspirateur.

Je n'en suis pas sûr, mais je suppose en plus que l'aspirateur extrait plus d'air que le camion n'en souffle et donc que le silo est en légère dépression (donc même s'il n'était pas totalement étanche - le mien l'est), cela éviterait que la poussière n'envahisse les locaux...
0 x
Avatar de l’utilisateur
Poire belle Hélène
Bon éconologue!
Bon éconologue!
Messages : 389
Inscription : 16/05/07, 09:21
Localisation : Centre
x 1

Message non lupar Poire belle Hélène » 30/08/08, 10:44

Kikou :cheesy:

ok merci je comprends mieux. Donc moi je n'en ai pas besoin car nos raccords pompier donnent sur l'extérieur dans la cour et quand le livreur est venu la poussière est parti....dehors :cheesy: bon faut juste pas oublier de fermer les fenêtres de la voiture ou de la maison :mrgreen: :mrgreen: :mrgreen:

En tout cas belle installation Didier.

Moi je vais pas dire que j'attends l'hiver avec impatiente ( ce serait idiot vu qu'on à eu un été pourri ici ) mais j'aimerai voir ma chaudière en route.

En tout cas pour l'instant le solaire ça tourne et on est bien content.

bises. Hélène
0 x
Avatar de l’utilisateur
Did67
Modérateur
Modérateur
Messages : 16709
Inscription : 20/01/08, 16:34
Localisation : Alsace
x 7029

Re: Photos chaudière à pellets ökofen: installation et stock

Message non lupar Did67 » 30/08/08, 10:45

Christophe a écrit :Voici les photos de son installation de chauffage (chaudière, bruleur, silo de stockage et livraison des pellets) aux Pellets (granulés de bois) que m'avait fait parvenir Did67. Je lui laisse le soins de commenter son installation plus en détails.


Effectivement.

Je rappelle toujours que je ne fais pas de pub pour une marque donnée. Por les spécialistes, je rappelle qu'il s'agit d'une PESK 15 (à condensation) de chez Okofen. La 1ère photo montre d'ailleurs le condenseur, "greffé" sur la chaudière, avant la départ des gaz dans la cheminée : les gaz sont "soufflés" vers le bas par un ventilateur, à contre courant du retour d'eau froide. Le "tuyau façon machine à laver" est le système de rinçage de l'échangeur (deux rinçages automatiques par jour).

L'intérêt de ces photos est de montrer des détails habituellement cachés car l'installateur a dû démonter la chaudière pour inverser le silo-relais et la rentrer dans local et par chance, j'étais en arrêt de travail (enfin, par malchance : suite à un infarctus !).

Je ferai les commentaires dès que Christophe m'aura dit comment faire.

Et je suis toujours disposé à répondre à toutes les question, et à compléter par d'autres photos, qui peuvent préciser un détail, en fonction de l'intérêt de chacun (soit sur le fil, soit par mp).
0 x
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 51618
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 1055

Message non lupar Christophe » 30/08/08, 11:12

C'est bon tu as les instructions par MP.
0 x
Ce forum vous a aidé? Aider le aussi pour qu’il puisse continuer à aider les autres - Publiez un article sur Econologie et sur Google Actualités
Avatar de l’utilisateur
Did67
Modérateur
Modérateur
Messages : 16709
Inscription : 20/01/08, 16:34
Localisation : Alsace
x 7029

Re: Photos chaudière à pellets ökofen: installation et stock

Message non lupar Did67 » 30/08/08, 12:44

Christophe a écrit :Voici les photos de son installation de chauffage (chaudière, bruleur, silo de stockage et livraison des pellets) aux Pellets (granulés de bois) que m'avait fait parvenir Did67. Je lui laisse le soins de commenter son installation plus en détails.

A) Livraison de la chaudiere et montage


arrière de la chaudière, avec le système de condensation : l'espèce de couronne crantée en haut, autour de laquelle est enroulé le cable électrique noire = bout du moteur du ventilateur qui pulse les gaz d'échappement vers le bas ; en bas : sortie de la "ventouse" pour évacuation des gaz / alimentation en air extérieur (pour le cas d'un montage en ventouse) ; en bas, juste au-dessus : raccord pour retour d'eau froide (à contre-courant de la circulation des gaz) ; le gros tuyau gris façon gaine électrique posé en boucle = protection du raccord d'eau pour rinçage, avec électro-vanne à visser su le robinet...

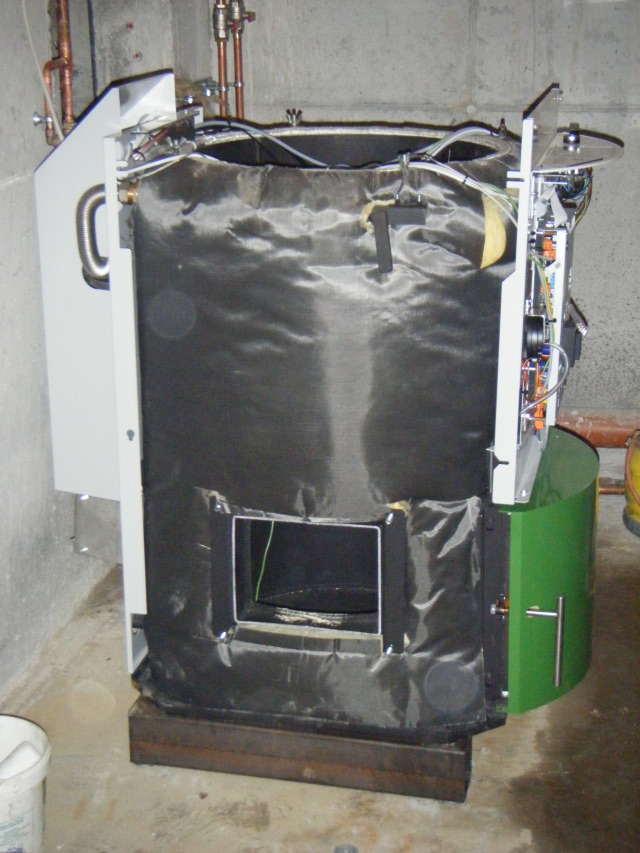

Début de remontage en place : le condenseur à l'arrière est en place et recouvert de son capot : à droite, on devine la carte et toute l'électronique embarquée ; au centre, le corps de la chaudière sous son isolation ; l'alimentation en pellets n'est pas encore en place (ouverture rectangulaire en bas)


Le silo de la chaudière est en place ; les capots ont été remis ; en bas, on voit la chaine qui entraîne : a) le système de dosage des pellets en partie base du silo ; b) la vis qui va convoyer les pellets dans le bruleur...

B) Détails sur le brûleur

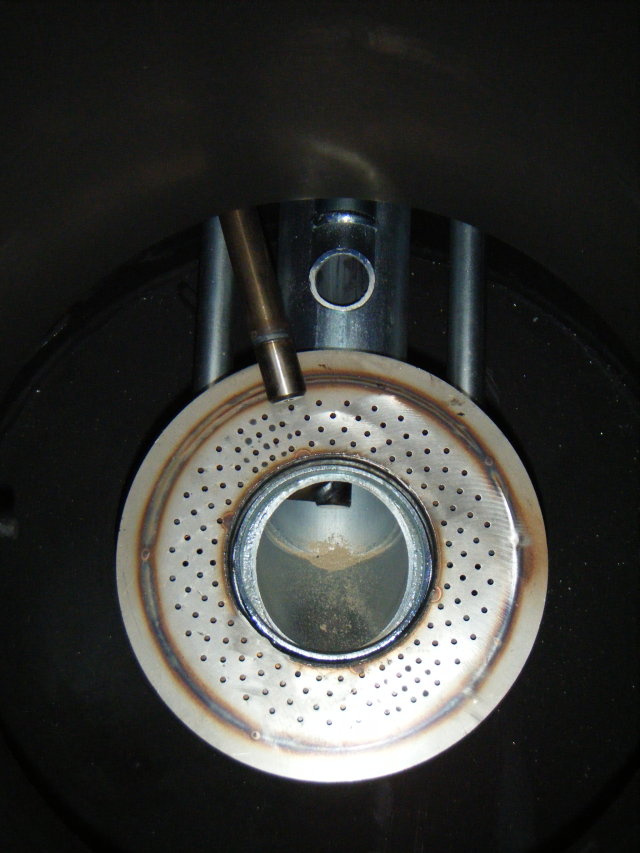

Le bruleur "volcan" Okofen (vu par le dessus) : au milieu, arrivée des pellets ; deux tuyaux d'arrivée d'air (pulsée par un ventilateur variable commandée par le calculateur) ; en biais : la sonde thermique pour l'allumage (façon décapeur thermique) ; en haut : la sortie d'un tuyau d'amenée d'air pour la post-combustion des gaz de combustion (alimente l'espace autour du bruleur)...

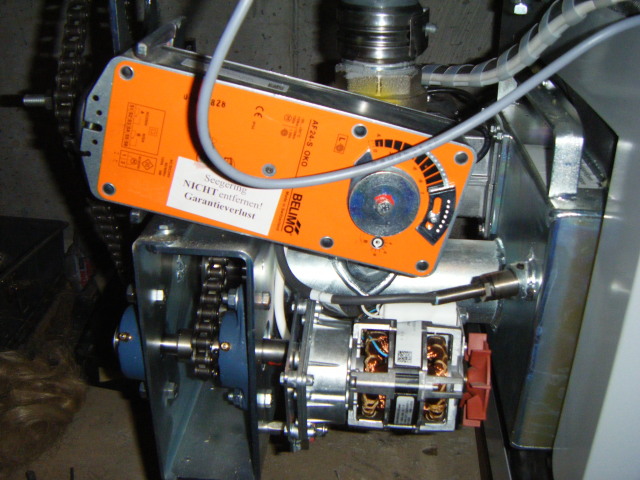

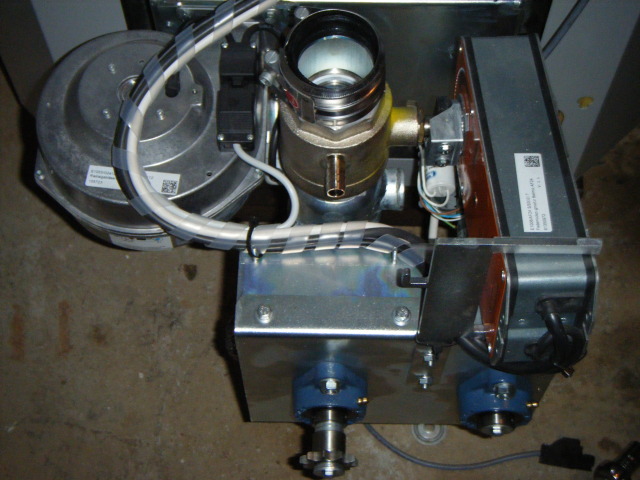

Le système de commande de la vanne de sécurité dit "Belimo" : se ferme automatiquement en cas de problème (y compris en cas de coupure d'électricité : fermeture animée par un ressort, donc énergie stockée ; l'ouverture nécessite du courant) ; empêche tout "retour de flamme" vers le silo de la chaudière en cas d'anomalie telle une coupure de courant...


Détail sur la vanne de sécurité (en tout point identique à un gros robinet 1/4 de tour inox) au centre ; la "casserole" à gauche = le ventilateur à puissance variable

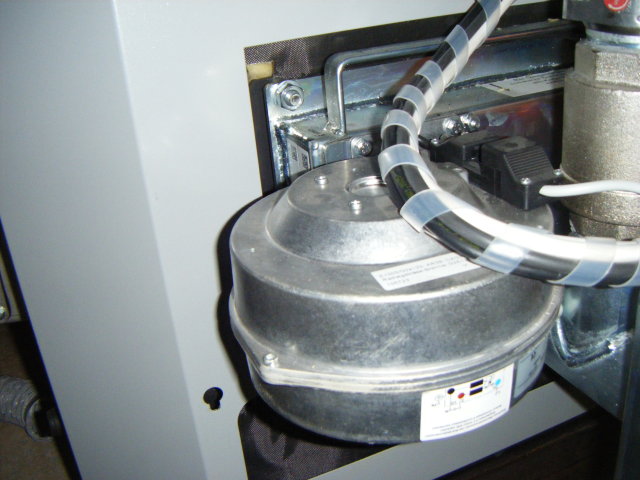

Détail du ventilateur

C) Echangeur avec ressorts de nettoyage

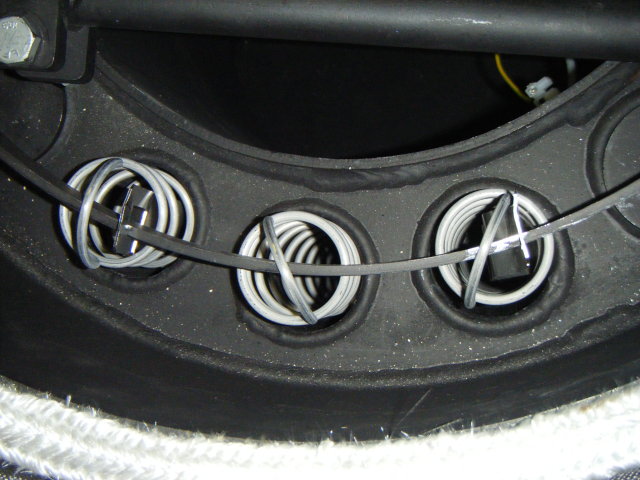

Détail sur le corps de la chaudière, sans couvercle, vu du dessus ; avec les "turbulateurs"dans lesquels circulent les gaz ; les ressorts créent des turbulences pour un meilleur échange thermique avec l'eau qui circule dans la couronne ; ils sont animés une fois par jour pour dégager les suies qui se déposent (nettoyage automatique - un même moteur pour tous les ressorts + compactage des cendres dans le cendrier) ; on voit à droite et à gauche, des tubulures fermées par un bouchon soudé (= bridage, pour ramener la puissance à 15 kW, à partir de la "carroserie" de la 20 kW).

0 x
