VTT électrique Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu + garde-boue améliorés




par Christophe » 17/05/21, 20:15

J'ai trouvé quelques heures de libre pour avancer sur mon VTT biplace sur base Viper FS 3.0 électrique.

C'est un VTT modèle 2006 trouvé d'occasion un bon prix (le prix de l'amortisseur AR neuf ! :cheesy: ) :cheesy:


Trouver un porte-bagage pour VTT à suspension arrière est déjà compliqué car les modèles sont rares mais les rares modèles existants du marché ne résistent à plus de 10 ou 15 kg...il n'existe donc rien sur le marché d'assez résistant pour un VTT suspendu AR pour transporter un enfant qui dépasse les 15 kg (et avec la marche de sécu. certainement pas plus de 10 kg !)

Il faut donc innover un peu si on veut s'en sortir et faire du VTT biplace digne de ce nom afin de transporter son gamin dans les bois (voir sa copine si elle a des "dimensions" raisonnables :cheesy: ) !

Donc acte !

Le viper FR 3.0 c'est un cadre alu 7005 (norme US apparemment: du 7020 ici) : je ne suis pas équipé pour souder l'alu et de toute façon de ce que je viens de lire le 7005 se soude plutôt mal ! Donc impossible ici de souder contrairement à mon Rockrider en bon acier que j'ai pu souder et ressouder (et pas qu'un peu) dans tous les coins ! Voir transports-electriques/renforcer-la-fourche-d-un-vtt-rockrider-6-0-convertit-a-l-electrique-et-disques-t16170.html

J'ai adapté un porte bagage statique donné pour une résistance de 140 kg sur Amazon (donc 60-70 kg en vrai je présume) via la modification suivantes en photos.


Comme ce porte-bagage (comme tous les porte bagage un peu costauds) se fixe sur la tige de selle...hé bien j'en ai monté une 2ieme sur le bras oscillant. Voilà pour le principe.

Je suis parti sur un tube carré pour des raisons de résistance et de pivot. C'est un profil de 25*20 donc avec une bonne épaisseur.

Les 2 éléments bruts de fer principaux :



Pointage et vérification des dimensions :



Boulonnage :







Pointage du triangle de renfort :



Le boulon de 6 mm était trop léger, je passe sur du 8 mm :



Ça sent la fin :







Le petit bouchon 3D printé (y en a un pour le bas aussi) :



L'assise :



Je l'ai testé (en statique) à 52 kg (pas pris de photo mais je peux sur demande). Il bouge pas !

Ma seule crainte est au niveau de la résistance du cadre alu puisqu'où je me suis fixé c'est pas du tout une pièce qui doit subit un tel effort. J'ai compensé par un boulonnage "cylindre sur cylindre"...à voir.

J'ai aussi une crainte sur les 4 tubes alu du porte bagage de réglage en hauteur qui sont serré avec 1 seul point de compression (acier sur alu)...

Bref tenue dans le temps à surveiller régulièrement !

Je ferais probablement une vidéo pour les flemmards qui veulent pas lire un forum après quelques semaines d'utilisation...si rien n'a cassé d'ici là (et même si cela a cassé !) !
2 x

Avatar de l’utilisateur
Macro
Econologue expert
Econologue expert
Messages : 4158
Inscription : 04/12/08, 14:34
x 362

Re: VTT Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu 7005 (7020) ?




par Macro » 18/05/21, 11:00

Christophe..Il va falloir que tu passe a mieux comme procédé de soudage pour ce genre de travaux ...Certes ca fait le job...Mais avec des pieces soudées au TIG tu pourrais faire plus fin plus beau et tout aussi solide...

Et pourquoi biplace? C'est que Minichristophe est pas capable de pédaler lui meme?
0 x
La seule chose qui soit sure dans l'avenir. C'est qu'il y a peut de chance qu'il soit conforme a nos prévisions...
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 60591
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 2695

Re: VTT Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu 7005 (7020) ?




par Christophe » 18/05/21, 11:33

Quoi quoi c'est pas beau ? C'est trop gros ? Tu veux une baffe ? :cheesy: :cheesy:

Je passerais une couche de peinture et ferai quelques finitions ou renfort si nécessaires après quelques semaines d'essais pour valider les essais en charge.

J'ai déjà pensé au TIG mais ça coute un bras...en gaz (visiblement tous sont passé en abonnement mensuel !) ! Je soude pas assez pour que cela intéressant. Je m'équiperai peut être un jour quand il y aura du TIG no gaz...comme le fil fourré. Je sais pas pourquoi ca n'existe pas encore ?

Parce que le fil fourré me va convient très bien : je soude du 1 mm avec (le tube de boulonnage c'est du 1 mm)

La soudure alu c'est un métier à part surtout avec des alliages alu spéciaux.

Cette pièce doit peser vers les 300 gr...pas de quoi en faire un fromage.

C'est mon vélo de secours pour amener MiniChris à l'école (14 km A/R) et faire quelques balades dans les bois en mode "moto cross écolo"...je ne lui ai pas encore monté son vélo électrique à lui (j'y pense) ! :cheesy:
0 x
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 60591
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 2695

Re: VTT Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu 7005 (7020) ?




par Christophe » 19/05/21, 12:14

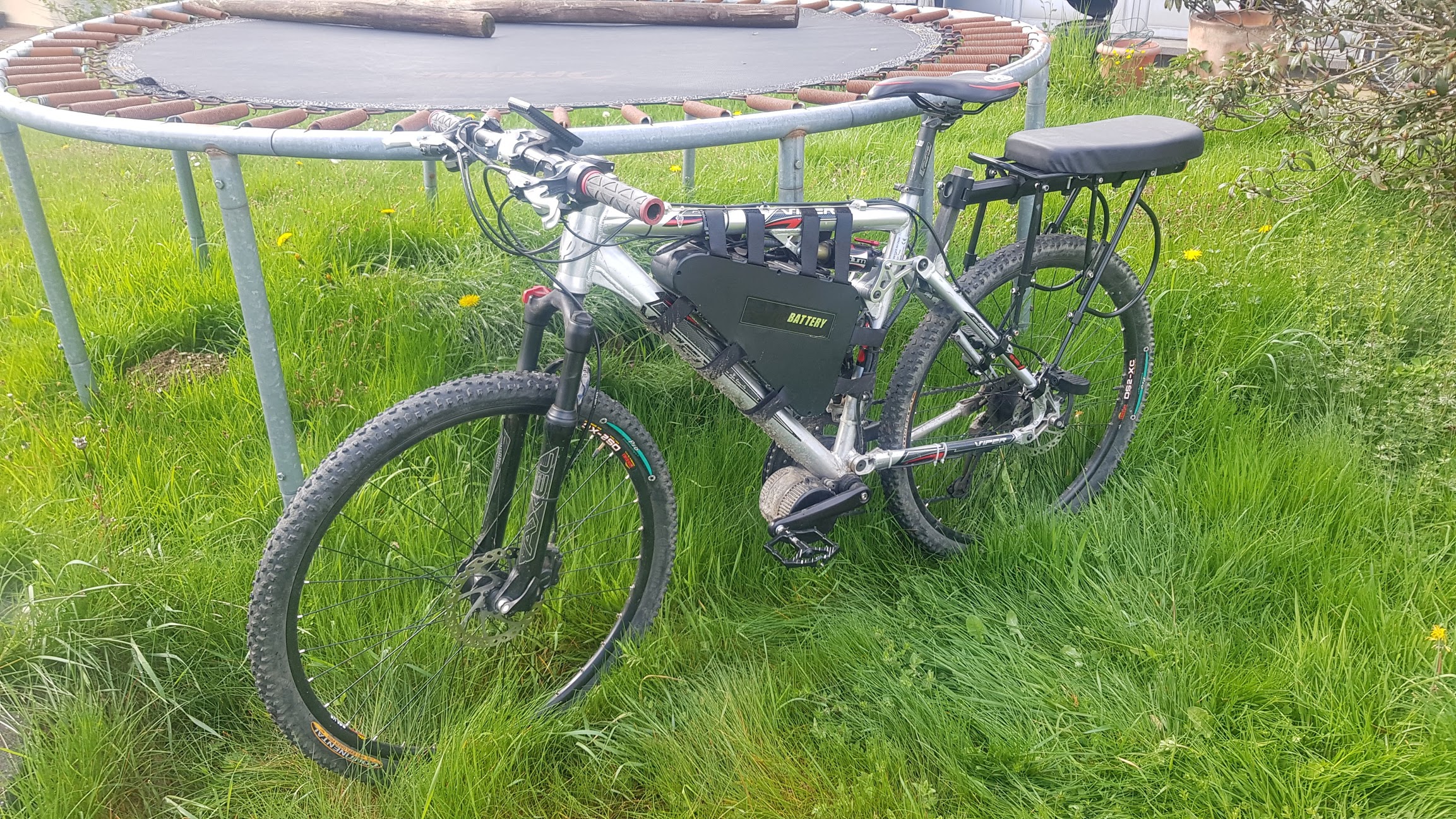

Bigre, je vous ai pas montré de photo du Viper FS 3.0 complet en fait...donc voilà, entre 2 averses...





Des vidéos bientôt...
0 x
Avatar de l’utilisateur
GuyGadeboisLeRetour
Econologue expert
Econologue expert
Messages : 4909
Inscription : 10/12/20, 20:52
Localisation : 04
x 1173

Re: VTT Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu 7005 (7020) ?




par GuyGadeboisLeRetour » 19/05/21, 12:16

On a hâte...
0 x
"Il vaut mieux mobiliser son intelligence sur des conneries que de mobiliser sa connerie sur des choses intelligentes. La plus grave maladie du cerveau, c'est de réfléchir". (J.Rouxel)
"Non ?" ©
"Par définition la cause est le produit de l'effet" .... "Il n'y a strictement rien à faire concernant le climat".... "La nature c'est de la merde". (Exnihiloest, aka Blédina)

Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 60591
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 2695

Re: VTT Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu 7005 (7020) ?




par Christophe » 19/05/21, 12:24

Oui t'as intérêt !!! :mrgreen:

Parce que si ce VTT existe c'est un peu de ta faute vu comment tu disais que mon rockrider 6.0 décathlon c'était dla daube (et c'était justifié mais seulement avant mes modifications madmaxtestques :cheesy: ) !
0 x
Avatar de l’utilisateur
GuyGadeboisLeRetour
Econologue expert
Econologue expert
Messages : 4909
Inscription : 10/12/20, 20:52
Localisation : 04
x 1173

Re: VTT Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu 7005 (7020) ?




par GuyGadeboisLeRetour » 19/05/21, 12:38

Le'attente est insout'nable.
0 x
"Il vaut mieux mobiliser son intelligence sur des conneries que de mobiliser sa connerie sur des choses intelligentes. La plus grave maladie du cerveau, c'est de réfléchir". (J.Rouxel)
"Non ?" ©
"Par définition la cause est le produit de l'effet" .... "Il n'y a strictement rien à faire concernant le climat".... "La nature c'est de la merde". (Exnihiloest, aka Blédina)
Avatar de l’utilisateur
GuyGadeboisLeRetour
Econologue expert
Econologue expert
Messages : 4909
Inscription : 10/12/20, 20:52
Localisation : 04
x 1173

Re: VTT Viper FS 3.0 biplace : adapter un porte-bagages passager sur VTT full suspendu alu 7005 (7020) ?




par GuyGadeboisLeRetour » 19/05/21, 12:41

Bah quoi, y'aura t'il quelqu'un sur le vélo ou sera t'il radio guidé ??? :mrgreen:
