Etude faisabilite eolienne de 2kW chez moi?

Les énergies renouvelables sauf solaire électrique ou thermique (voir sous-forums dédiés ci-dessous) : éoliennes, énergies de la mer, hydraulique et hydroélectricité, biomasse, biogaz, géothermie profonde...
Kenny-k
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 95
Inscription : 10/12/15, 23:42




par Kenny-k » 30/12/15, 16:43

Description
Le coffret de protection éolien AIGER est constitué dun coffret modulaire dans lequel sont installés et pré-câblés:
1 parafoudre triphasé AC type 2 permettant la protection sur chaque phase
1 commutateur 3 positions : arrêt-marche-sécurité
1 bornier de raccordement permettant la connexion du générateur éolien et du contrôleur de charge
2 bornes de terre
Certification: CE
Garantie: 2 ans
Présentation:
Les éoliennes sont constituées dune structure métallique susceptible de transmettre une onde électrique importante à votre installation électrique domestique en cas de foudroiement.
Le coffret de protection éolien sinstalle près de léolienne, entre la sortie alternative triphasée du générateur éolien et le contrôleur de charge de léolienne.
Le coffret de protection éolien AIGER assûre une double fonction :
La protection contre la foudre de linstallation raccordée en aval du générateur éolien (contrôleur de charge et convertisseur DC/AC).
Larrêt et la mise en sécurité de léolienne grâce à un commutateur 3 positions : marche, arrêt et sécurité ; la position « sécurité » met en court-circuit les pôles de léolienne ce qui empêche toute rotation en cas de vents violents afin de protéger l'éolienne.
Caractéristiques du parafoudre:
Protection type 2
4 pôles
Cartouches débrochables
Tension maximum de service permanent : 440 VAC
Courant nominal de décharge : 20 kA
Courant maximum de décharge : 40 kA
Niveau de protection sous le courant nominal : 1,2 kV
Courant de fuite : < 1 mA
Temps de réponse : < 25 ns
Courant de court-circuit admissible : 35 kA
Signalisation de fin de vie : oui
Capacité de raccordement : 10-35 mm2
Température de service : -40°C à +80°C
Déconnexion thermique intégrée
Conforme à la norme IEC-61643-1 / IEC-61643-11
Caractéristiques du coffret:
Coffret en ABS gris RAL 7035 modulaire 12 emplacements IP 40
Dimensions : 250 x 200 x 120 mm
Equipé de 4 presse-étoupe (un pour lentrée, un pour la sortie et deux pour la terre)
Raccordement sur bornes 6 mm² pour phase et neutre et 16 mm² pour la terre
Pré-câblé sans halogène
Conforme à la norme CEI 23-48
Conforme à la directive EU 2002/95/EC RoHS
0 x
Kenny-k
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 95
Inscription : 10/12/15, 23:42




par Kenny-k » 30/12/15, 16:56

Oui 120V maxi pardon c'est bien ce que j'avais compris.
La tension max des batteries 115V lorsque l'on arrive en pleine charge éolienne en marche mais après 24H sans charge ou décharge: environ 102V (12.75x8), c'est bien cela?

0 x
Avatar de l’utilisateur
rafale
J'apprends l'éconologie
J'apprends l'éconologie
Messages : 36
Inscription : 21/12/15, 12:12




par rafale » 30/12/15, 19:05

La tension max des batteries 115V lorsque l'on arrive en pleine charge éolienne en marche mais après 24H sans charge ou décharge: environ 102V (12.75x8), c'est bien cela?

oui c'est tout à fait ça

ton coffret est tout à fait suffisant pour la foudre, reste à avoir une terre efficace (résistance la plus faible)

le sélecteur est pratique mais évite de le mettre sur zéro, éolienne à vide !
je te conseil d'utiliser la position 2 pour arrêter l'éolienne, si tu veux débrancher le régulateur de charge, les batteries ou intervenir sur la génératrice en toute sécurité. si tu t'absente longtemps aussi, je ne sais pas si tu peux faire confiance au contrôleur...

edit: comme déjà précisé sur la notice :lol:
0 x
Avatar de l’utilisateur
rafale
J'apprends l'éconologie
J'apprends l'éconologie
Messages : 36
Inscription : 21/12/15, 12:12




par rafale » 30/12/15, 19:21

Voici quelques photos, si tu pouvais vérifier que ta diode reverse polarity part bien vers le - battery du contrôleur...


le mien aussi mais comme je ne l'ai pas testé en marche, je ne sais pas si il fonctionne... une différence mon fil est jaune :cheesy:

ce contrôleur me parait tout de même de piètre qualité, je te conseillerai, plutôt que de remplacer l'onduleur, de changer de celui-ci
0 x
Kenny-k
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 95
Inscription : 10/12/15, 23:42




par Kenny-k » 30/12/15, 19:53

Oui j'ai prévu de le changer depuis nos échanges de tout à l'heure.
Je vais regarder plus en détail les circuits à l'intérieur et envoyer la diode vers le + battery voir si cela change quelque chose ou crame la diode ou le fusible.
En tout cas le bornier battery est bien câblé à l'intérieur.
J'en saurais plus demain avec la pince mais je ne vois pas pourquoi le voltmètre du contrôleur indique 96 ou 100V quand l'éolienne est arrêtée.

Pour le coffret c'est bien comme cela que je l'utilise.
Encore merci pour ton aide,bonne soirée.

Ps: je suis resté sur le sujet et pas en MP avec Rafale car toutes les informations que nous échangeons m'auraient été bien utiles depuis le début de mon projet (schémas, protections, fonctionnements divers,etc...) mais malgré pas mal de recherches je n'ai jamais trouvé de sujet complet sur aucun forums.
Je pense et j''espère que celui-ci le sera.
Merci également à Chatelot et les spécialistes de la foudre...
0 x
Avatar de l’utilisateur
rafale
J'apprends l'éconologie
J'apprends l'éconologie
Messages : 36
Inscription : 21/12/15, 12:12




par rafale » 30/12/15, 20:14

pour le voltmètre, il indique la tension aux batteries, non des entrées (éolienne ou solaire)

c'est le premier sujet auquel j'ai eu envie d'intervenir, d'une part de par la masse d'infos que j'ai pu compiler, et de l'expérience que je commence à avoir sur ce thème, je me sens à présent apte à répondre au plus juste.
et d'autre part ton éolienne, étant la même, je me sens très concerné :mrgreen:

bonne soirée
0 x
Kenny-k
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 95
Inscription : 10/12/15, 23:42

Re: Etude faisabilite eolienne de 2kW chez moi?




par Kenny-k » 07/03/16, 16:12

Bonjour à tous,

Je suis de retour après quelques mois où mon projet a du rester en suspens...
Fin décembre j'avais pu observer plusieurs choses:
-beaucoup de vibrations dans le mat donc une impression d'avion qui passait au dessus de la maison en permanence.
-petit couinement assez énervant lorsque la génératrice changeait de position.
-turbulences lorsque le vent venait face au pignon (NO) donc pratiquement tout le temps en Normandie.
-régulateur et résistance de décharge de très mauvaise qualité.
-écarts de tension trop important entre chaque batterie.

J'ai pu corriger tous ces problèmes, reste la partie onduleur et raccordement:

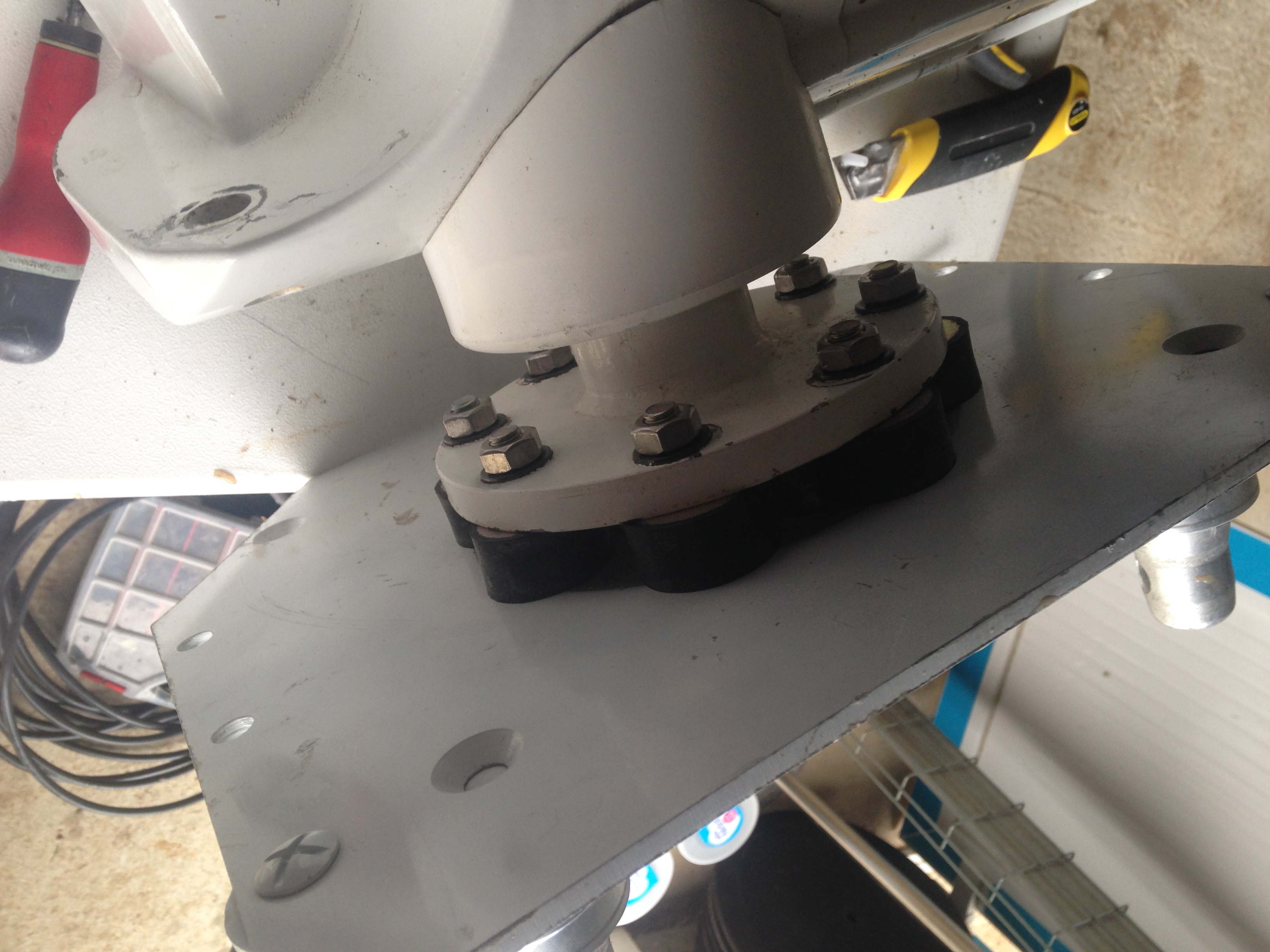

-Ajout de 8 silent bloc:

-Démontage de la génératrice, ajout de graisse, j'ai pu voir un des 3 balais un peu cassé, vérification des serrages et des câbles interne.
-Montage du mât à 11m et ajout de 2 haubants (bouts des pâles à 12m10):

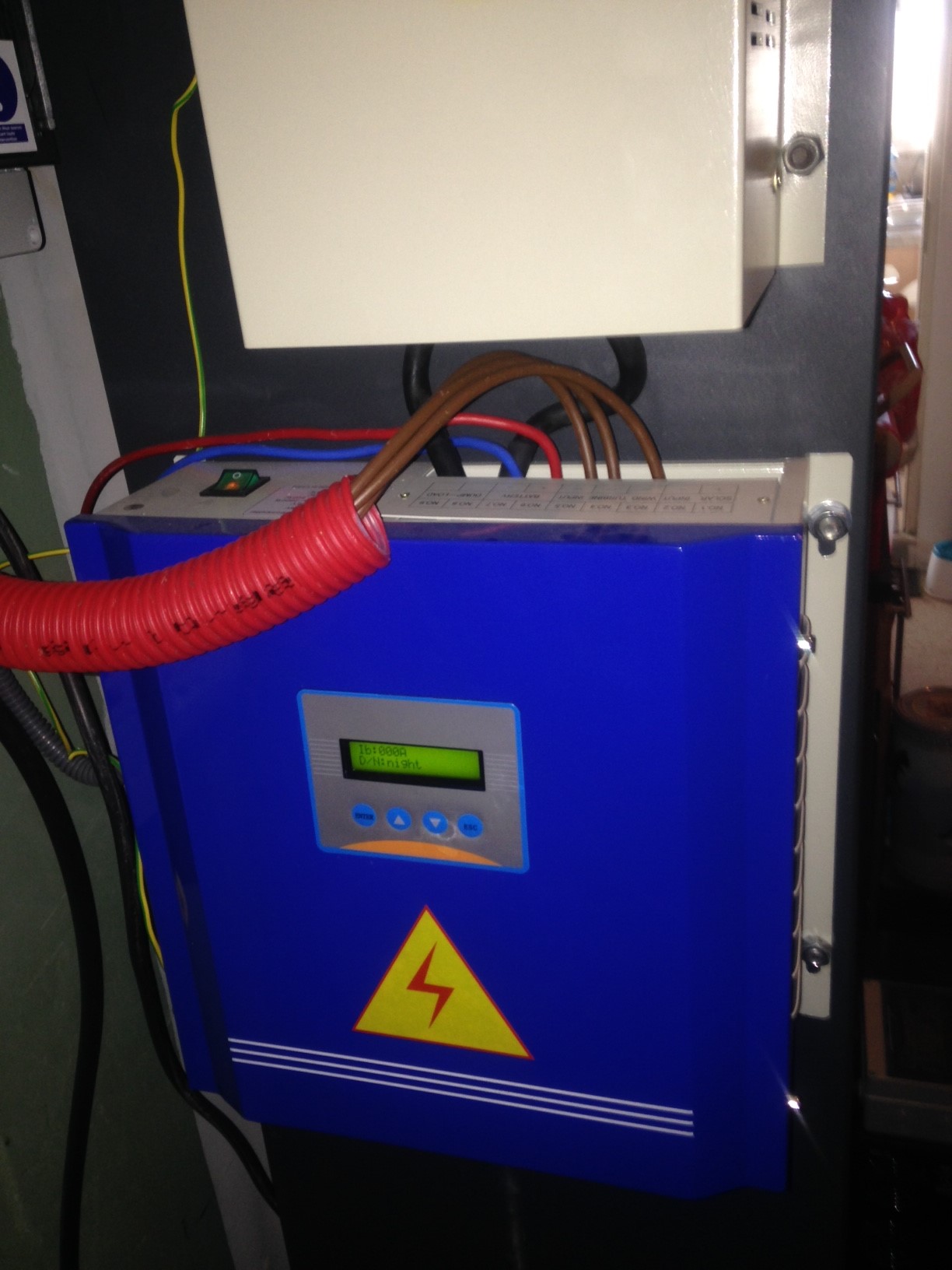

-Achat d'un nouveau régulateur/dump load:


-Achat de 7 équilibreur de charge pour les batteries:


Au niveau des résultats, pour rappel la génératrice est une FD2000 en 96V:
-Au démarrage à 3m/s je n'ai pas de production.
-A partir de 4 ou 5 m/s je suis à 2.5A donc 250W, le vent étant pratiquement permanent à 15km/h ici, je produit donc 200 à 250W pratiquement tout le temps.
-Ce matin le vent était d'environ 10m/s, j'ai pu monter au maximum à 7.8A.
-La tension au régulateur est de 105/106V lorsque je suis à 2.5A et de 112/113V à 7.8A.
-A partir de 111V, le régulateur passe du mode "normal" au mode "floating".

Que pensez vous de tout cela?
0 x
Avatar de l’utilisateur
chatelot16
Econologue expert
Econologue expert
Messages : 6960
Inscription : 11/11/07, 17:33
Localisation : angouleme
x 264

Re: Etude faisabilite eolienne de 2kW chez moi?




par chatelot16 » 07/03/16, 18:42

tes silent bloc me font peur ! il n'ont aucune garantie de resistance a la traction

avec des silent bloc pareil l'eolienne va tomber quand il y aura trop de vent ... a moins que tu les changes assez souvent

est ce que les silent bloc on vraiment reduit le bruit ? je n'y croit pas trop : le bruit est du a ce principe d'helice qui regule sa puissance en decrochant plus ou moins : c'est un principe qui a été abandonné sur les grandes eolienne justement a cause du bruit : avec un pas variable on adapte l'helice au vent sans faire de bruit

j'ai acheté la même eolienne mais je n'ai même pas envie de la monter dans son etat d'origine ... je suis en train de preparer un moyeu a pas variable , pour avoir efficacité et securité
0 x
Kenny-k
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 95
Inscription : 10/12/15, 23:42

Re: Etude faisabilite eolienne de 2kW chez moi?




par Kenny-k » 07/03/16, 19:31

Salut Chatelot,
Oui le bruit à été réduit de manière très significative, il ne gênera personne mais il est bien toujours présent.
Je n'ai pas encore tendu les haubans au maximum mais je ne pense pas que cela réglera le "problème" (qui n'en n'est pas un à moins que cela fragilise les soudures de ma structure)
Mon plan B était de couler le pied de mon mat sur 1 m de haut dans un cylindre de béton?
Par contre je ne comprend pas ta remarque sur l'éolienne qui tomberait.
Tu veux dire que les boulons des silent bloc se casseraient?
0 x
Kenny-k
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 95
Inscription : 10/12/15, 23:42

Re: Etude faisabilite eolienne de 2kW chez moi?




par Kenny-k » 07/03/16, 19:33

Sinon que pense tu des relevés?
0 x
