Turbine éolienne Rotative Bi Plan (ROBIPLAN)

[pascal HA PHAM]

Autant pour moi
excuses Jam.... je suis un peu à l'ouest en ce moment !

c'est le carafon qui distile de nouveaux trucs !....
mono tache le machin


Dis sinon on me réclame assez souvent des vidéos que tu as filmée....

En aurait tu une nouvelle au frais....la + longue possible que je puisse la donner en lien à ceux qui demandent ?

Tournesol

[jam]

Autant pour moi


Dis sinon on me réclame assez souvent des vidéos que tu as filmée....

En aurait tu une nouvelle au frais....la + longue possible que je puisse la donner en lien à ceux qui demandent ?

Tournesol

Desole, pas de nouvelles videos.
J'ai cependant un peu de materiel pour faire une nouvelle machine de 2.8 m^2

Pas de commentaires sur les grandes eoliennes que j'ai photographiees?

-Alain

[pascal HA PHAM]

salut Alain,

si si pour les commentaires : les photos que tu as mis en ligne sont impressionnantes !
mais dans ma région j'en ai aussi des assez grosses (tri pales au sud de la beauce) et je vais souvent les voir et leur toucher le pieds !

donc tu mets en chantier une robiplan de 2,8 mètre carré ?

c'est top, tu as tous mes encouragements de réussite....je suis impatient de tes commentaires quand elle tournera

est- ce tu vas utiliser des roues dentées primaires comme sur la première ou mettre quelque chose de + costaud ?
A+

Tournesol

[jam]

salut Alain,


est- ce tu vas utiliser des roues dentées primaires comme sur la première ou mettre quelque chose de + costaud ?
A+

Tournesol

Ce sera probablement seulement un remplacement des pales sur la machine actuelle. Il faudra ajouter des supports comme sur un de mes dessins poste plus haut.
-Alain

[pascal HA PHAM]

bonjour Alain et tous,

OK je vois : cela veut dire que tout rustique qu'il est, ton système tiens plutôt bien la route dans le cadre de tes essais....
je vois cela d'un bon oeuil et cela me scotche !
Jusqu'ici, pour mes protos, j'avais plutôt utilisé des renvois d'angles costaud/mécaniques (et donc un chouilla honéreux)...je me rend compte suite à tes expériences qu'ils sont peut être "sur dimensionnés" pour l'usage que j'en fait

Sinon je me prépare aussi à la construction d'une grosse ROBIPLAN de plusieurs mètres carré mais dans une version inédite tout droit sortie de mes élucubration en légo (au moins ça a servi à quelque chose le légo !)

Et donc avant d'attaquer à fond, il faut que je soit sûr de mon coup en terme de choix/dimentionnement des solutions mécaniques (transmisssion pas trop grosse ....pas trop petite)....

et puis toujours pareil : il faut y mettre un minimun d'€uros.

Dernier point capital : le poids et le côté démontable....
comme elle va être grosse (plusieurs centaines de kg probablement), je me triture les méninges pour la rendre facilement instalable, montable, démontable, transportable réparable.....par exemple pour pouvoir même la porter à dos d'homme et l'installer aisément dans un endroit montagneux très difficile d'accés .....

autant dire que je m'éclate rien qu'à y penser....

A tès bientôt les jeunes et bon vent Alain !

Tournesol

[pascal HA PHAM]

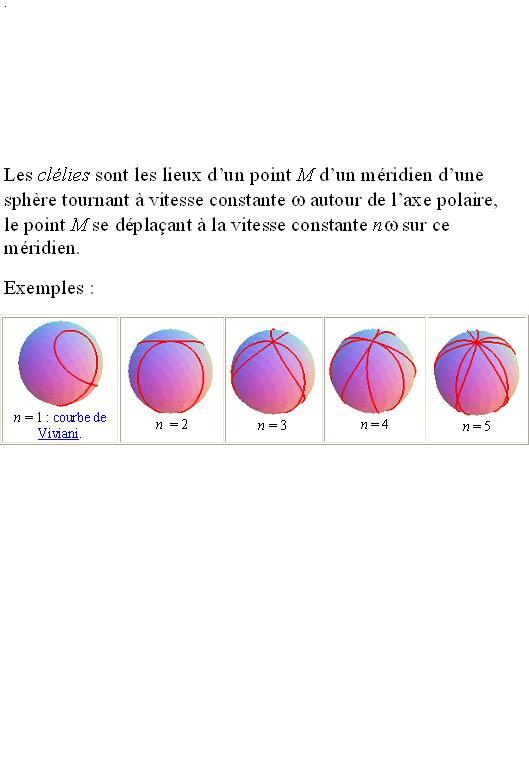

Petit rappel des racines du mouvement associé au concept de la machine ROBIPLAN :



Pour Robiplan n = 1 bien entendu

A+
Tournesol

[Remundo]

Salut tout le monde !

Pascal HA PHAM ou l'alliance subtile de l'astuce mécanique, des mathématiques, et des forces de la Nature

@+

[jam]

bonjour Alain et tous,

OK je vois : cela veut dire que tout rustique qu'il est, ton système tiens plutôt bien la route dans le cadre de tes essais....
je vois cela d'un bon oeuil et cela me scotche !
Jusqu'ici, pour mes protos, j'avais plutôt utilisé des renvois d'angles costaud/mécaniques (et donc un chouilla honéreux)...je me rend compte suite à tes expériences qu'ils sont peut être "sur dimensionnés" pour l'usage que j'en fait


Tournesol

Il faut etudier les tableaux que j'ai prepares pour se faire une idee du dimensionnement des engrenages. Je suis aussi certain que le prix d'un renvoi d'angle est plus grand que mon prototype au complet.
Je dois aussi pense a un systeme demontable a moins de tout faire dehors

En passant, mon systeme "rustique" n'est qu'une version de la lanterne et du rouet utilise dans tous les moulins a vent de nos ancetres. Cela a bien servi l'humanite depuis plusieurs siecles.
-Alain

[Remundo]

Bonjour tout le monde,

Juste pour vous signaler que vous pouvez maintenant retrouver toutes les photos des inventions de Pascal sur

http://picasaweb.google.com/pascal.hapham

En cliquant sur l'album "inventions de machines rotatives"

Puis bénéficiez ensuite du très sympathique "mode diaporama"

@+

[jam]

Bonjour,

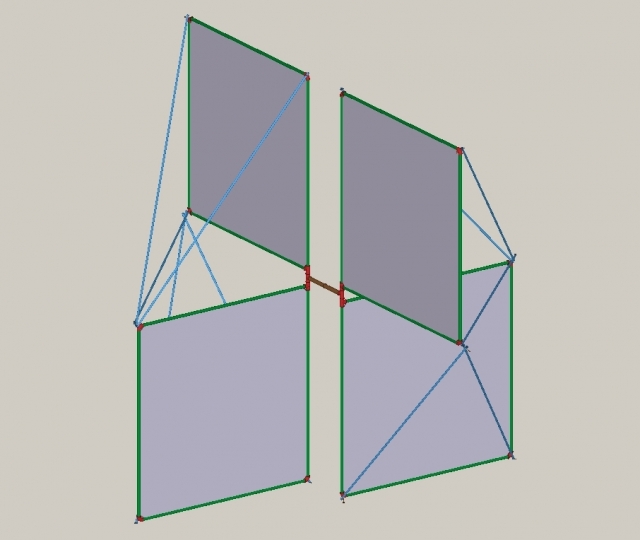

Voici un ebauche de machine de 2.8 m^2. Chaque paneau fait 1.2 m de cote. Etant fait de plastique ondule ( similaire au carton ondule), un cadre fait de tube de plastique maintien le tout ensemble et les haubents en tyuaux de plastique aussi, rigidifient le tout.

La premiere photos est un apercu general, la deuxieme un detail des coins. La machine peut donc etre facilement demontable.

Je vais faire une analyse plus approfondie avant de proceder.




-Alain

PS: En passant, poids estime : environ 10 Kg pour la voilure.
