Re: Machine Rotative à Piston Annulaire Tri Lobique

Message non lupar pascal HA PHAM » 21/02/17, 09:46

Remundo a écrit :merci Pascal pour ce beau proto,

on voit bien l'action de la came avec ses "2 chemins" reliés par une petite rainure en biseau : cela permet d'actionner votre grille alternativement ouverte ou fermée par rapport aux flux de l'écoulement.


Oui !
pour celles et ceux qui souhaiteraient s'aventurer dans les calculs afférents à cette machine : le point angulaire le plus intéressant du cycle machine concernant le couple et le rendement instantané, en fonction de la vitesse du fluide, de la masse volumique du fluide, et des différentiels cycliques de surfaces en jeu.
TPGEOP
situation à Pi/2 du cycle de la machine



A+
2 x
All around my work, full vidéos on the web :
https://www.google.fr/webhp?source=sear ... 80&bih=672

Avatar de l’utilisateur
Remundo
Modérateur
Modérateur
Messages : 8657
Inscription : 15/10/07, 16:05
Localisation : Clermont Ferrand
x 175

Re: Machine Rotative à Piston Annulaire Tri Lobique

Message non lupar Remundo » 03/03/17, 21:24

Les nouveautés dans les annonces Sycomoréennes de février mars 2017

1) La TPGEOP de Pascal HA PHAM, avec prototype fonctionnel

2) Quelques communications de l'Association Negawatt sur la transition énergétique
1 x
Avatar de l’utilisateur
pascal HA PHAM
Grand Econologue
Grand Econologue
Messages : 1458
Inscription : 30/01/06, 14:56
Localisation : soleil
x 14

Re: Machine Rotative à Piston Annulaire Tri Lobique

Message non lupar pascal HA PHAM » 05/03/19, 12:38

Bonjour,

et

Nouvelle turbine brevetée pour vents catabatiques
Grand vent hier....SUPER !
.je met ma TPGEOP (Turbine Polyvalente à Guichet en Etat OPposé) dans la tourmente : elle tourne à merveille.

MEMO DU FONCTIONNEMENT :

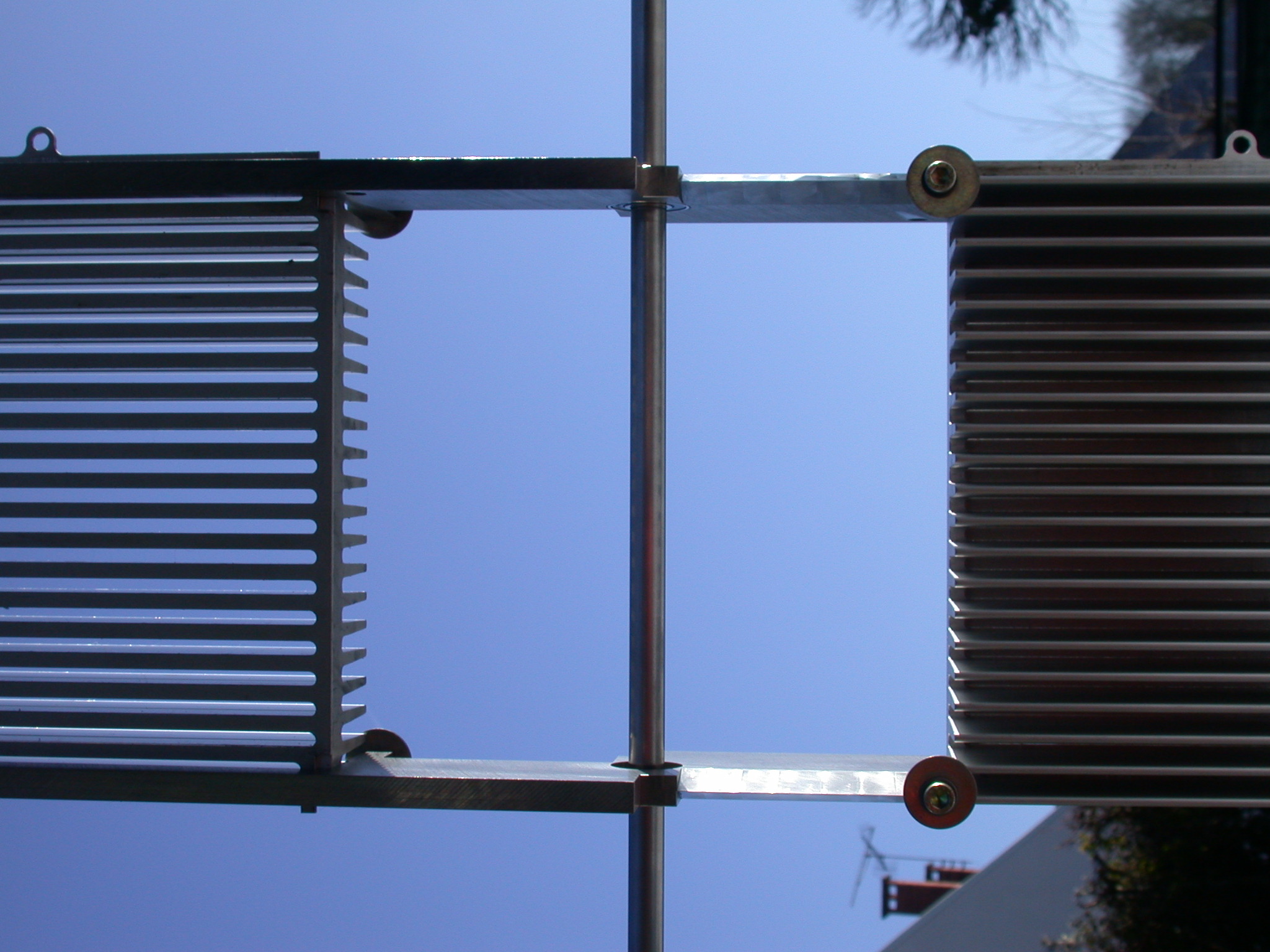

Deux grilles mobiles - ou "GUICHETS" - sont solidement disposées de chaque côté de 2 bras massiques tournants.

Les 2 grilles coulissantes sont pilotées par une même came latérale. La came ouvre séquentiellement un "guichet" et, en même temps, ferme celui qui y est opposé.

180 ° plus loin c'est l'inverse qui se produit.
Les changements d'état sont effectués quand l'ensemble tournant est horizontal (machine tranche au vent).

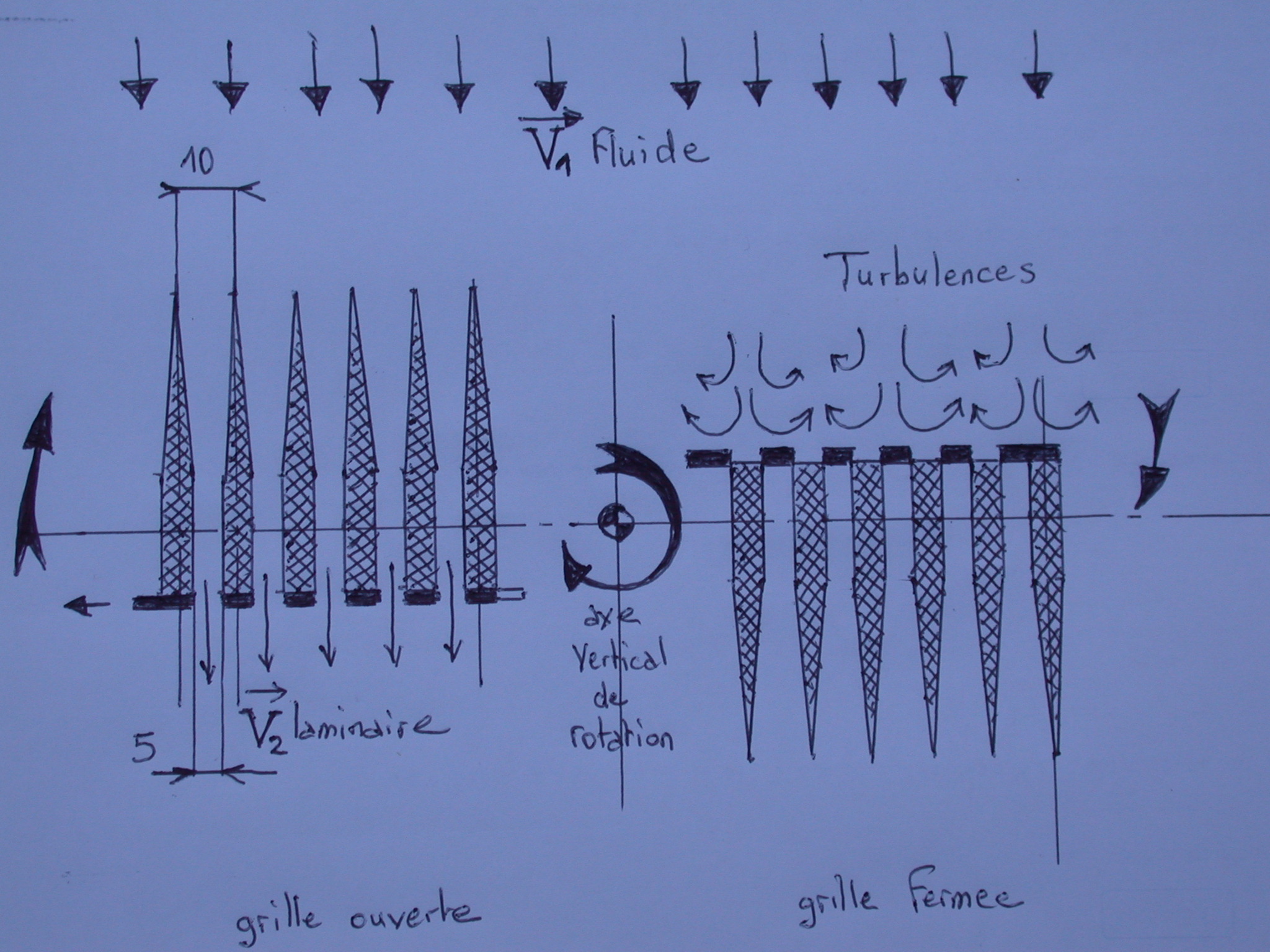

90 ° Plus loin :
l'ensemble passe à la verticale le couple est à son maximum : le fluide (ici venteux) s' écoule en laminaire au travers du guichet ouvert (celui du bas), pointes aérodynamiques engageantes au vent; et s'écrase de manière turbulente sur le guichet fermé du haut devenu étanche (surfaces dégageantes), occasionnant une différence de traînée importante entre les 2 guichets diamétralement opposés : le couple moteur en résulte, et tant qu'il y a a du vent fort, la machine tourne avec vigueur.

Ce type de machine (brevet déposé) est apte à digérer les fameux vents catabatiques dont la vitesse peu atteindre 400 km/ h au pôle sud.
Actuellement, aucun autre aéromoteur ne peu digérer de telles vitesses de vent.

Mon grand regret ? le pôle sud est bien trop loin pour y mettre au moins cet intéressant concept

Ma grande satisfaction ?
IMMERGEE DANS UN COURS D'EAU, LA MACHINE TOURNE PARFAITEMENT et encore mieux fixée au fond du lit de la rivière.

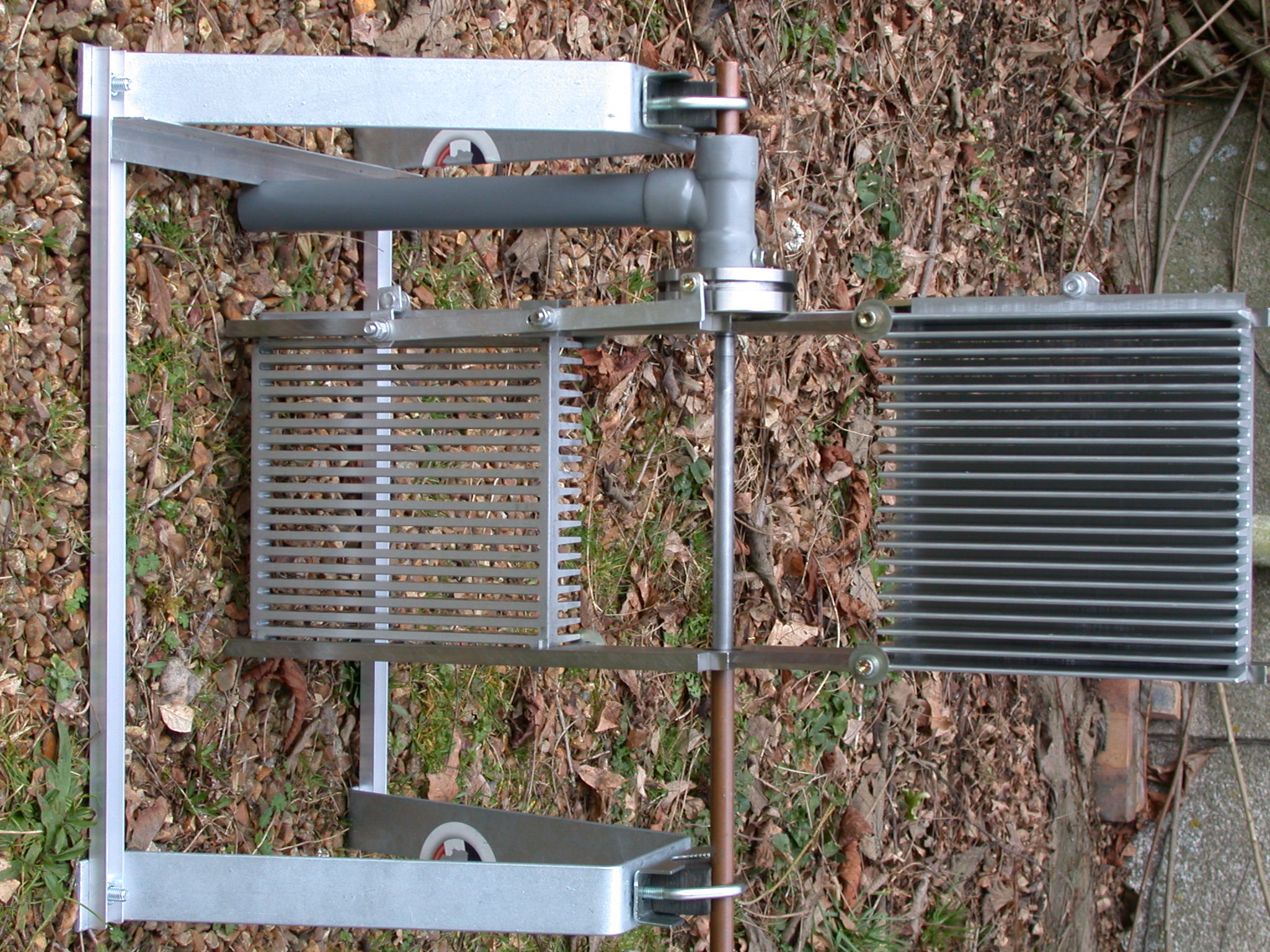

Quelques paramètres :
- la masse tournante du démonstrateur atteint maintenant près de 10 kgp avec toute la "quincaillerie" ajoutée
- dimension hors tout du double plan = 60 cm x 21 cm
- dimension de chaque guichet : largeur = 20 cm longueur = 20 cm hauteur = 5 cm
- la came est en INOX
- les 2 bras sont aussi en INOX
- les guichets sont en tole d'AU4G pour la partie coulissante, les 2 parties fixes avec ailettes ont été usinés dans des modules de dissipateurs thermiques "grand public" en ALU extrudé
2 x
All around my work, full vidéos on the web :

https://www.google.fr/webhp?source=sear ... 80&bih=672
Avatar de l’utilisateur
Remundo
Modérateur
Modérateur
Messages : 8657
Inscription : 15/10/07, 16:05
Localisation : Clermont Ferrand
x 175

Re: Machine Rotative à Piston Annulaire Tri Lobique

Message non lupar Remundo » 06/03/19, 18:47

Salut Pascal,

vous êtes toujours dans le vent ! 8)
0 x
