Radiateur électrique NOIROT

[Duleep]

Bonjour
Je suis nouveau sur ce forum :-)
Je sollicite votre aide sur une panne de radiateur électrique Noirot. Je n'ai plus affiche et le radiateur ne fonctionne plus.

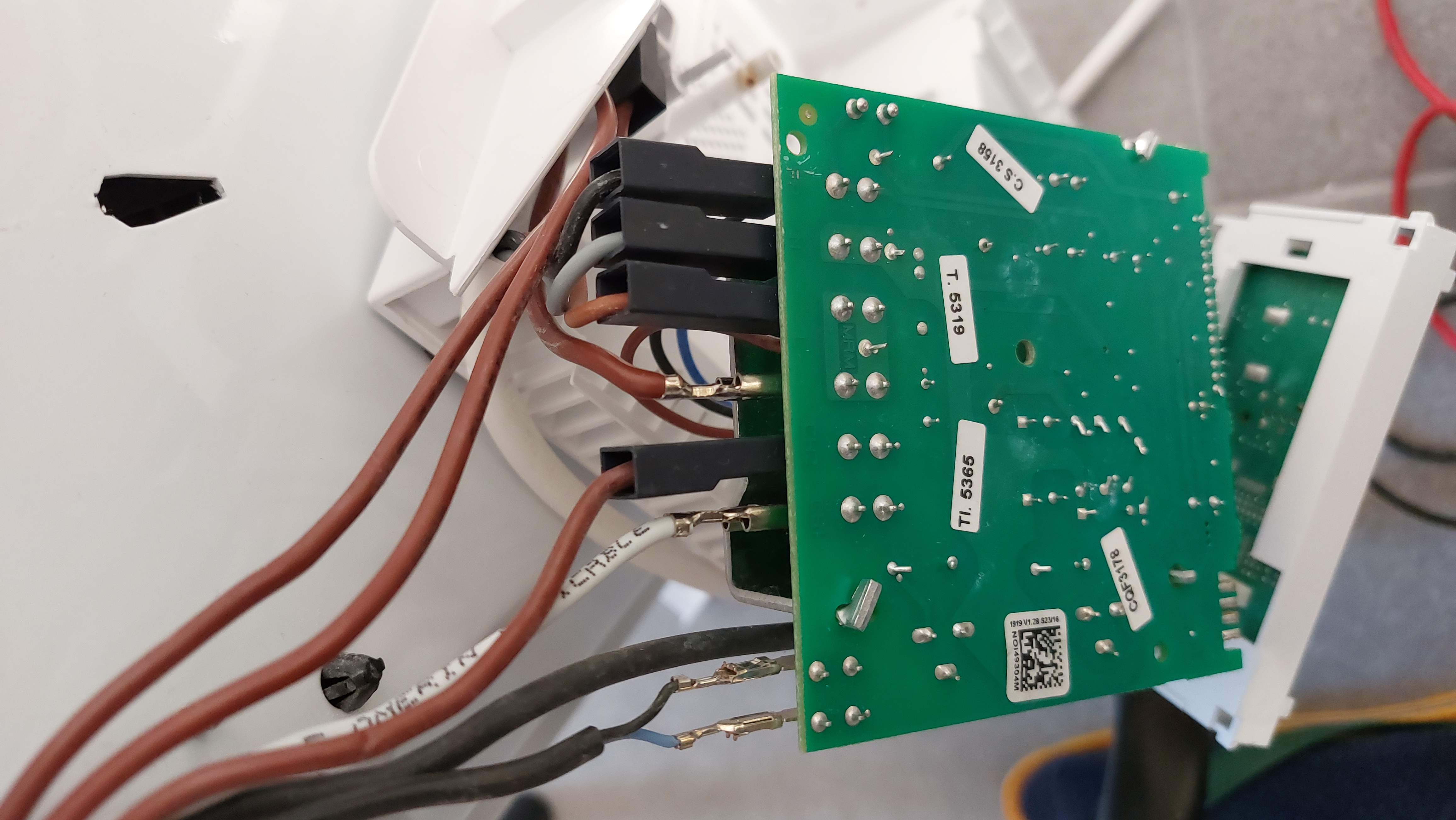

J'ai démonté la carte mais aucune idée comment diagnostiquer.
Pouvez vous m'aiguiller svp?
Merci à vous.

[izentrop]

Bonjour, pouvez vous mettre une photo de la carte côté composants.
Quelle référence ?

[Duleep]

Bonjour
C'est un radiateur NOIROT ACTIFONTE SMART 750W.
Ci joint une photo de la carte avec les composants.
Merci à vous

[Duleep]

Je ne vois de référence sur la carte

[izentrop]

C'est l'étiquette signalétique de l'appareil qu'il faut

Ce qu'il faudrait vérifier en premier, ce sont les 2 gros condensateurs gris, qui doivent fournir l'alimentation basse tension au reste du circuit.
Pour cela il faut un multimètre qui mesure les condensateurs et dessouder au moins une patte pour faire la mesure.

La valeur en µF est notée sur le côté et doit être noté X2 qui veut dire autoréparable donc avec durée de vie limitée.

Si le multimètre ne fait pas capacimètre, il y a une possibilité par le calcul.

Probablement le même genre de panne qu'ici, sauf que vous en avez 2 (condensateurs)

[Duleep]

Voilà une photos de l'étiquette et des condensateurs
Merci

[izentrop]

2 condensateurs 0.684 µF à vérifier.
Quel valeur lue ?
Vous avez quoi comme multimètre et êtes vous équipé pour la soudure ?

La doc https://sav.noirot.fr/file/fiches_produ ... -e-678.pdf
Au prix de la pièce, ça vaut le coups de s'embêter à dépanner au composant https://www.sarlsarrazy.fr/intuis-mulle ... -2023.html

[GuyGadeboisLeRetour]

Voilà, au moins sur ce genre de fil, t'es à ta place...

[Duleep]

Un grand merci pour tous ces renseignements.
Je vais essayer de tester et de commander les condensateurs.
J'ai un testeur metrix et un fer à souder d'amateur
Je vous tiendrai au courant de l'avancement.

[izentrop]

Je suppose aussi que vous prenez les sécurités nécessaires sous tension.

Si leur valeur a diminué de moitié, faut changer sinon faut investiger plus loin.
Est-ce qu'on sait au moins si le 230 V~ arrive sur la carte ?
