Configuration d'un Windmaster 500 de Mastervolt




par ruthene » 03/05/12, 07:18

Bonjour,
Pensez-vous qu'on puisse paramétrer ce GTI en fonctionnement solaire sur des panneaux de 24 V avec Umpp de 36 V et un Uoc de 43.58 V DC?

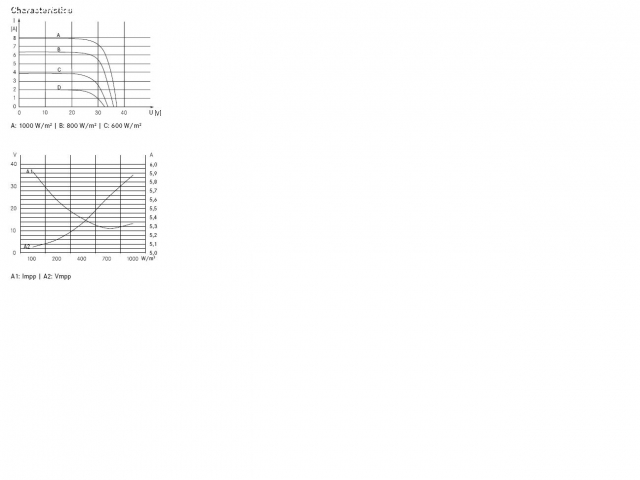

Est- qu'il vaut mieux retranscrire la courbe Impp / Vmpp ?

0 x

Avatar de l’utilisateur
plasmanu
Econologue expert
Econologue expert
Messages : 2450
Inscription : 21/11/04, 06:05
Localisation : Le viaduc 07170 Lavilledieu
x 49




par plasmanu » 03/05/12, 08:41

Le but est de diviser par 2 la tension.
Un transfo 220v ---> 110v.
Ou un convertisseur 12v ---> 24v à l'envers.

Certains regulateurs doivent faire ca nativement.
0 x
"Ne pas voir le Mal, ne pas entendre le Mal, ne pas dire le Mal" 3 petits singes Mizaru
dedeleco
Econologue expert
Econologue expert
Messages : 9211
Inscription : 16/01/10, 01:19
x 7




par dedeleco » 03/05/12, 12:41

Il manque les infos sur le Windmaster 500 de Mastervolt qu'il suffit de lire avec soin :

http://www.solar-kit.com/WebRoot/StoreL ... 25ENFR.pdf


Gamme de tension pleine
puissance
65-125 VCC

Puissance démarrage 1 W

Tension entrée max 150 V
Intensité entrée max 8 A
Puissance entrée nom 550 Wcc
Sécurité Court circuit max 12 A

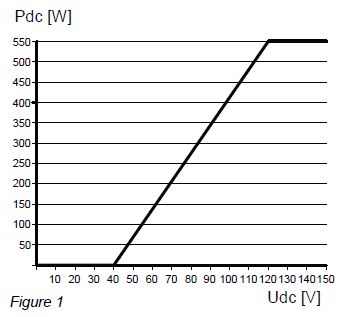

Courbe de puissance
Le Windmaster 500 convertit la puissance CC
d’une éolienne vers le réseau CA. Cette conversion
est basée sur une courbe linéaire avec une tension
de démarrage et une tension de fonctionnement
maximum (voir schéma 1). Ces paramètres
peuvent être ajustés et optimisés par le fournisseur
du système pour une utilisation avec une éolienne
en particulier. Lorsque la tension CC atteint la
tension seuil pour démarrer le Windmaster, celui-ci
démarre un compte à rebours de 5 secondes avant
de fournir l’énergie au réseau
.

Interface CC
L’interface CC est là pour protéger le Windmaster
500, et devrait fournir ce qui suit :
• Protection contre les pics de tension ;
• Protection contre les surtensions, max
150VCC (*) ;
• Interrupteur de déconnexion (si applicable).
(*) Protection mécanique ou électrique contre des
surtensions peut être intégrée dans l’éolienne.


Mastervolt ne peut être tenue pour responsable
pour :
De possibles erreurs contenues dans ce manuel
et leurs consequences




Vu que la gamme de tension dui GTI pleine puissance commence à 65V, avec pour les panneaux solaires max de puissance à environ 25V à 30V il n' y a pas compatibilité pour des panneaux de puissance supérieure à la moitié des 500W, soit max 250W pour avoir 65W/2=32,5V , très environ.

La courbe linéaire de PDC versus VDC, est réglable avec le max de 120V réductible à 65V au mieux.

Donc le Windmaster 500 de Mastervolt ne marchera qu'à la moitié de ses possibilités avec ce panneau solaire.

A moins de doubler la tension avec connexion en série de 2 à 4 pour doubler les tensions au moins.

Ce Windmaster 500 de Mastervolt est conçu pour éolienne avec cette caractéristique de tension et puissance linéaire, qui n'est jamais linéaire pour une vraie éolienne mais cubique (Betz) avec saturation.


Les infos sur la notice du Windmaster 500 de Mastervolt sont un peu maigre mais bien plus que pour d'autres marques.
0 x
ruthene
Bon éconologue!
Bon éconologue!
Messages : 318
Inscription : 02/11/05, 15:22




par ruthene » 03/05/12, 21:39

Tu peux le configurer soit en linéaire soit en courbe cubique betz...
Il y a quatre points de réglage.
Ca devrait passer .
J'ai mesuré aujourd'hui Vmpp à 36 V DC. mince sous un nuage.
Je peux passer ma config à 72 V de PV, donc nickel.
Pour la courbe , tu me conseilles quoi ?
0 x
dedeleco
Econologue expert
Econologue expert
Messages : 9211
Inscription : 16/01/10, 01:19
x 7




par dedeleco » 04/05/12, 00:40

Pour la courbe , tu me conseilles quoi ?

Il faut en principe choisir proche de la courbe réelle des panneaux P(U), à tracer, qui n'a rien à voir avec une éolienne avec I (proportionnel à la lumière) quasi indépendant de V=U jusqu'à U max, à voir les courbes d'effet photoélectrique.


UImax décroit avec l'intensité lumineuse.

P(U) est donc proche d'une droite de pente proportionnelle au flux de lumière solaire, jusqu'à un peu avant Umax, pour décroitre brutalement très vite à zéro, à Umax à I=0 .

Cela ne ressemble pas du tout à celle du Windmaster 500, qui ne redescend pas et qui a une pente fixe quelque soit le vent ou l'éclairement.

Il devrait rechercher Pmax quelque soit V à vide en augmentant le courant jusqu'à P max, et mesurer la courbe P(U) automatiquement dans la phase d'apprentissage.

UDC est il UDC à vide avec Préel=0 ou UDC à PDC choisi ?
Cette courbe est trop vague dans sa définition.

Mais le prgramme risque d'être très différent pour éolienne U=Uvide-RI et Uvide décroissant avec I par freinage de l'éolienne et panneaux solaires avec I fixe en fonction de U jusqu'à U max..


On peut essayer la droite de pente de U faible mini possible à U max des panneaux .

Il manque pas mal d'infos précises.
0 x

ruthene
Bon éconologue!
Bon éconologue!
Messages : 318
Inscription : 02/11/05, 15:22




par ruthene » 08/05/12, 01:50

Ayé , tests effectués. Finger in the noise. Je le configure soit en eolien soit en solaire. Par contre leur soft , hye! en 2012 ne pas savoir faire communiquer un soft avec RS232 ça craint un max.
Hé dédé, la théorie n'a rien à voir avec la pratique!!!
0 x
ruthene
Bon éconologue!
Bon éconologue!
Messages : 318
Inscription : 02/11/05, 15:22




par ruthene » 08/05/12, 15:00

A grandeur nature, j'ai modifié un peu les paramètres de la courbe car il avait du mal a démarrer maintenant ça marche sur panneaux.

C'est impressionant la différence avec les autres GTI. Celui-ci ne fait pas un seul bruit. On n'attend pas le grisillement.

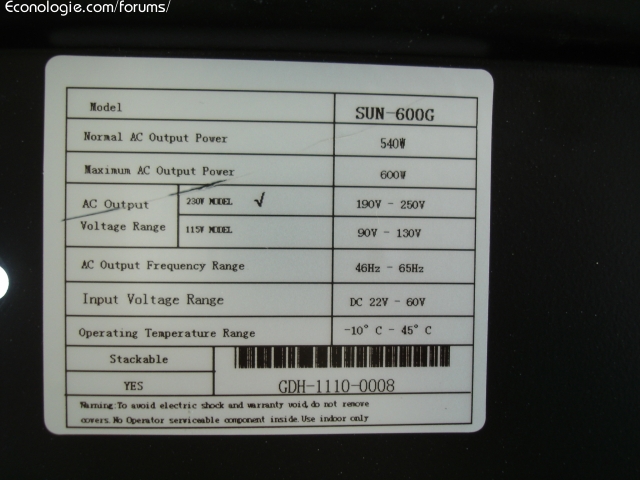

Pour celui qui consomme à vide 60- 70 Watts. Vous avez une idée d'où cela pourrait provenir. C'est bizarre.
0 x
Avatar de l’utilisateur
Forhorse
Econologue expert
Econologue expert
Messages : 2196
Inscription : 27/10/09, 08:19
Localisation : Perche Ornais
x 177




par Forhorse » 08/05/12, 15:41

C'est lequel qui consomme 60W a vide ?
0 x
ruthene
Bon éconologue!
Bon éconologue!
Messages : 318
Inscription : 02/11/05, 15:22




par ruthene » 08/05/12, 18:38

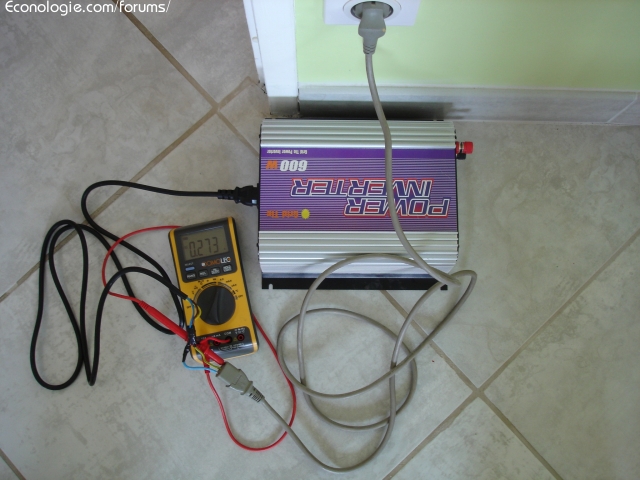

C'est celui-la:

0 x
ruthene
Bon éconologue!
Bon éconologue!
Messages : 318
Inscription : 02/11/05, 15:22




par ruthene » 09/05/12, 19:26

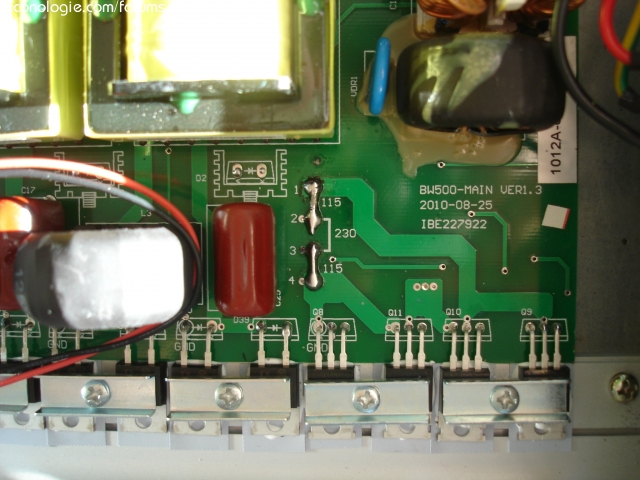

Ayé , je pense avoir trouvé: Trop fort !!!!



0 x
