Recyclage d'une brosse à dents électrique.

[Macro]

j'ai la meme depuis plus de 10 ans ... le revetement souple de "prise en main" est devoré elle fonctionne toujours

[izentrop]

C'est très bien de s'intéresser au chargeur, mais en général c'est pas le chargeur qui lâche.

Comme le titre du sujet l'indique, c'est le plaisir de fabriquer soi-même.

Quoique, vu le ventilateur de refroidissement et la consommation d'électricité depuis 10 ans, l'achat du chargeur seul aurait été amorti depuis belle lurette

j'ai la meme depuis plus de 10 ans ... le revetement souple de "prise en main" est devoré elle fonctionne toujours

On est resté à l'huile de coude chez nous.

[Obamot]

J'ai rien contre au contraire — mais il y a des impératifs de sécurité, partout où il peut y avoir de l'eau qui coule — faites donc gaffe c'est pas pour rien que ces blocs d'alimentation sont complètement scellés de manière hermétique.

[RV-P]

„„C'est très bien de s'intéresser au chargeur, mais en général c'est pas le chargeur qui lâche, le point faible ce sont les accus et le fait que l'on pète souvent le boîtier de la brosse lorsque l'on tente d'ouvrir pour remplacer. J'ai au moins 5 brosses à dents soniques que je ne peux plus faire marcher pour cette raison. 3 modèles différents pétés.
Les chargeurs impeccables ““

— En tous cas, chez moi, les brosses à dents que j'ai récupérées ont :
* soit un problème de chargeur (peut-être fusible coupé),
* soit un problème au niveau du bouton marche/arrêt,
* ou les deux !
— J'en ai réparé quelques-unes en remplaçant le bouton poussoir marche/arrêt qui présentait une résistance un peu trop forte en appuant dessus ! Mais ce n'étaient pas des brosses à dents soniques : c'étaient des grosses brosses à dents ordinaires !
— Cordialement !

[RV-P]

„„La 1N4148 et le BD139 ne sont pas adaptés aux alims à découpage tournant à 40 kHz. Le 2N5551 du schéma d'origine qui supporte 160 V et 300 MHz est adapté.““

— 40 kHz !?… “Un tas” de transistors supportent cett fréquence ! Même le “vénérable” 2N2222A (Vce=40V) peut convenir ! Mais pour une alimentation de 46V, il vaut mieux prévoir un transistor supportant au moins 60V !

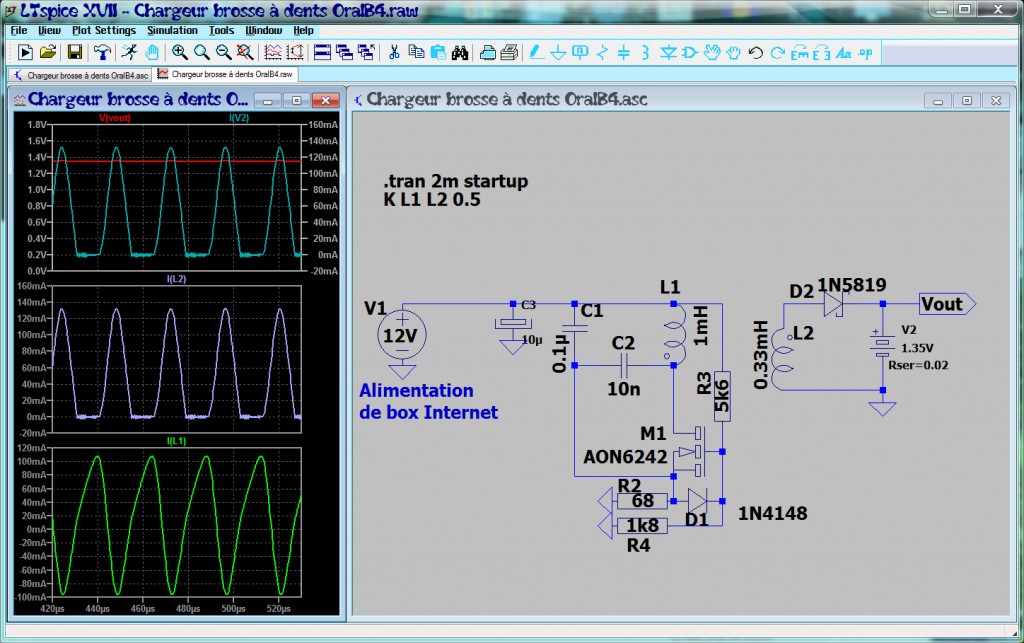

— Par curiosié, j'ai simulé un exemplaire avec un MOS-FET sous une tension de 12V, mos-fets de 25 à 30V qu'on peut récupérer sur des cartes-mères d'ordinateurs :

— J'ai un peu développé l'allure de l'intensité traversant la bobine pour montrer que le signal n'est pas si sinusoïdal que ça : il y a quand même des harmoniques !
— Et pour ce qui est de la sécurité, l'alimentation 12/24/32V isole du secteur. De plus, ça m'étonnerait qu'on s'amuse à mettre la brosse à dents dans la bouche avec le chargeur !!!
— Cordialement !

[izentrop]

j'ai simulé un exemplaire avec un MOS-FET

Le précédent schéma a-t-il été testé ou seulement simulé ?

[RV-P]

— Seulement simulé, ainsi que celui avec mos-fet !
— Pour vraiment le tester, j'avais prévu une self de brosse à dents avec 2 LEDs blanches branchées en // tête-bêche sur la bobine ! C'est ainsi que j'ai testé mes versions à multivibrateur ! Je vais en faire autant pour celui-là !
— D'ailleurs, j'ai simulé une version avec un MOS-FET commun : le IRL630 (ou IRF630) :

, avec plusieurs valeurs de la résistance de source. On voit, malgré le couplage lâche, que l'intensité secondaire monte presque à 350 mA avec la résistance de 10 ohms ! Il vaut mieux “assagir” avec une résistance de plus forte valeur… Et tout ça sous 12V !
— 'Reste plus qu'à trouver une bobine en ferrite…
— Cordialement !

[RV-P]

— NOTE : ayant resimulé le montage d'origine, en comparant avec le montage à MOS-FET 12V, je constate que le montage 12V, avec la résistance de source de 10 ohms, débite plus fort que le montage d'origine sous 46V ! Pour qu'il débite pareil, il lui faut une résistance de source de 18 ohms !
— Cordialement !

[RV-P]

— Ayant essayé le montage avec un IRF630, “bernique”, le montage ne fonctionne pas ! Ayant retrouvé un 2SD882 bipolaire, je le monte et ça marche !
— Alors, je monte le circuit sur un petit morceau de plaquette à pastilles :

(Plutôt compact; n'est-ce pas !?…)
, et l'essaye avec ma “self à LEDs” :

— Sous une tension de 24V, ça fonctionne plutôt bien !
— Cordialement !

[izentrop]

Bravo.

Avec un Vce max de 30 V, ce transistor arrive à ses limites de fonctionnement.
