Schémas et plans: brûleur à boule pour l'huile végétale

Message non lupar bleusideral » 23/10/09, 18:05

Bonjour à tous
cette rubrique afin de "désengorger" le post du bruleur a boule, car de nombreuses idées, réalisations et innovations multiples ont apparus depuis le lancement de ce post au gré du vent...et de l'huile :D

ainsi , retrouvera-t-on plus vite et plus facilement tous les schémas et plans proposé dans les différentes versions et évolutions
par exemple concernant la detection de lumière d'une flamme de brûleur voici un schéma très interressant car il est insensible aux éclairs lumineux générés lors de l'allumage par HT :



https://www.econologie.info/share/partag ... IxK7pa.jpg

au suivant... !
0 x
Un geste éconologique plus un geste éconologique et c'est la planète qui s'en ressentira mieux !

Avatar de l’utilisateur
bleusideral
Bon éconologue!
Bon éconologue!
Messages : 296
Inscription : 14/02/09, 15:35
Localisation : Nîmes
x 3

Message non lupar bleusideral » 23/10/09, 18:14

le plan version 2 de mon brûleur, servant de base pour la version 3 en cour réalisation

0 x
Un geste éconologique plus un geste éconologique et c'est la planète qui s'en ressentira mieux !
Avatar de l’utilisateur
manoria68
Bon éconologue!
Bon éconologue!
Messages : 301
Inscription : 07/10/08, 12:34
Localisation : ATLANTIDE
x 1

Message non lupar manoria68 » 27/10/09, 13:26

Ton montage est pas mal, je vais sûrement le faire pour détecter si j'ai une flamme qui me noircit la vitre(donc dans le cas d'un approvisionnement en huile trop rapide)

Pour moi, j'ai réalisé mon capteur de bruit qui marche bien: (velleman kit ref MK139)


J'ai enlevé C9, et shunté le microcontroleur, et déporté le micro


Sur quel composant, je doit jouer pour diminuer le gain ?

Mon montage sera placé quelque part dans la chaufferie, ne grèneras pas, ne cramera pas contrairement à un flamostat. :mrgreen:

Moi, je ne jure plus que de sa pour la détection de flamme :cheesy:
0 x
Manoria 68, chercheur frite, technicien de sa huilerie
lejustemilieu
Econologue expert
Econologue expert
Messages : 4075
Inscription : 12/01/07, 08:18
x 1

Message non lupar lejustemilieu » 31/10/09, 20:24

Bonne idée, ce post.
Voilà, comme ça je serai au courant quand il bouge :D
0 x
dirk pitt
Econologue expert
Econologue expert
Messages : 2081
Inscription : 10/01/08, 14:16
Localisation : isere
x 66

Message non lupar dirk pitt » 03/11/09, 13:55

manoria68 a écrit :
Sur quel composant, je doit jouer pour diminuer le gain ?


tu peux agir sur R15 pour le gain et sur le ratio R14/R9 pour le seuil de déclenchement.
0 x
cliquez ma signature

lejustemilieu
Econologue expert
Econologue expert
Messages : 4075
Inscription : 12/01/07, 08:18
x 1

Message non lupar lejustemilieu » 08/11/09, 10:17

Bonjour,

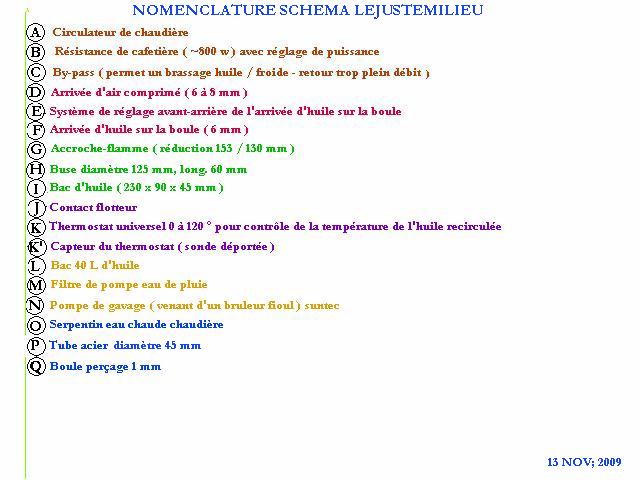

Voilà bleu, le schémas est fait; ça serait bien que tu le redessines en version informatique, avec le plus d'éléments identiques au tien, je parle du dessin du circulateur, du réglage d'arrivée d'huile sur boule, etc. Merci d'avance
0 x
Avatar de l’utilisateur
bleusideral
Bon éconologue!
Bon éconologue!
Messages : 296
Inscription : 14/02/09, 15:35
Localisation : Nîmes
x 3

Message non lupar bleusideral » 13/11/09, 14:12

c'est si gentiment demandé :mrgreen: :mrgreen:

Dernière édition par bleusideral le 13/11/09, 21:20, édité 1 fois.
0 x
Un geste éconologique plus un geste éconologique et c'est la planète qui s'en ressentira mieux !
lejustemilieu
Econologue expert
Econologue expert
Messages : 4075
Inscription : 12/01/07, 08:18
x 1

Message non lupar lejustemilieu » 13/11/09, 14:52

Bleu, notre ami me signale qu'il y a encore une erreur;
Elle est grave
l'huile froide n'arrive pas sur le nez de la boule, mais sur le retour de la boule..
Bon, tu viens sur skype pour parler un peu :D
0 x
Avatar de l’utilisateur
bleusideral
Bon éconologue!
Bon éconologue!
Messages : 296
Inscription : 14/02/09, 15:35
Localisation : Nîmes
x 3

Message non lupar bleusideral » 13/11/09, 21:21

oup désolé , la modif est faite au plus simple !
0 x
Un geste éconologique plus un geste éconologique et c'est la planète qui s'en ressentira mieux !
lejustemilieu
Econologue expert
Econologue expert
Messages : 4075
Inscription : 12/01/07, 08:18
x 1

Message non lupar lejustemilieu » 13/11/09, 21:42

ok, c'est bon
Très bon travail.
Petite explication pratique sur le retour d'huile, en fait, l'huile retourne dans le petit réservoir, par un petit puit d'un demi pouce, ça évite d'éventuelles flammes de retourner dans ce réservoir.
Encore merci Bleu, pour ton excellent travail
