Invertarc Pro 160 CEVAL schéma électronique?

Message non lupar ciprian » 15/02/18, 11:48

Bonne journée ils ont un onduleur ceval défectueux 160 qu'ils voulaient réparer mais je n'avais pas le circuit électronique, certains d'entre eux étant dégradés. l'inverseur de ceval 160 est constitué de 2 fixations à un étage.si quelqu'un a le schéma et peut l'envoyer.J'espère que le texte est traduit correctement. merci d'avance



0 x

ciprian
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 6
Inscription : 15/02/18, 10:30

ceval 160

Message non lupar ciprian » 17/02/18, 09:57

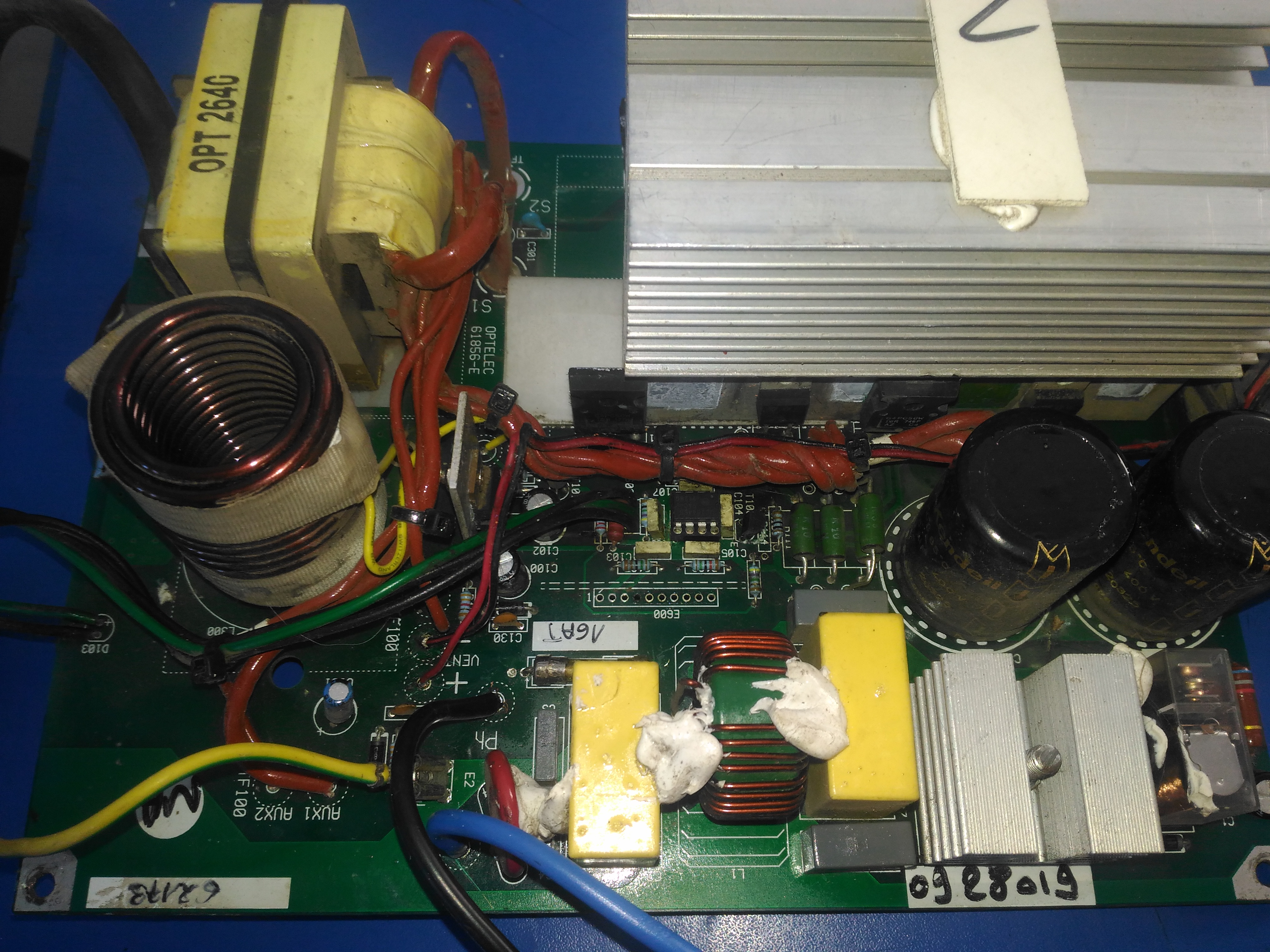

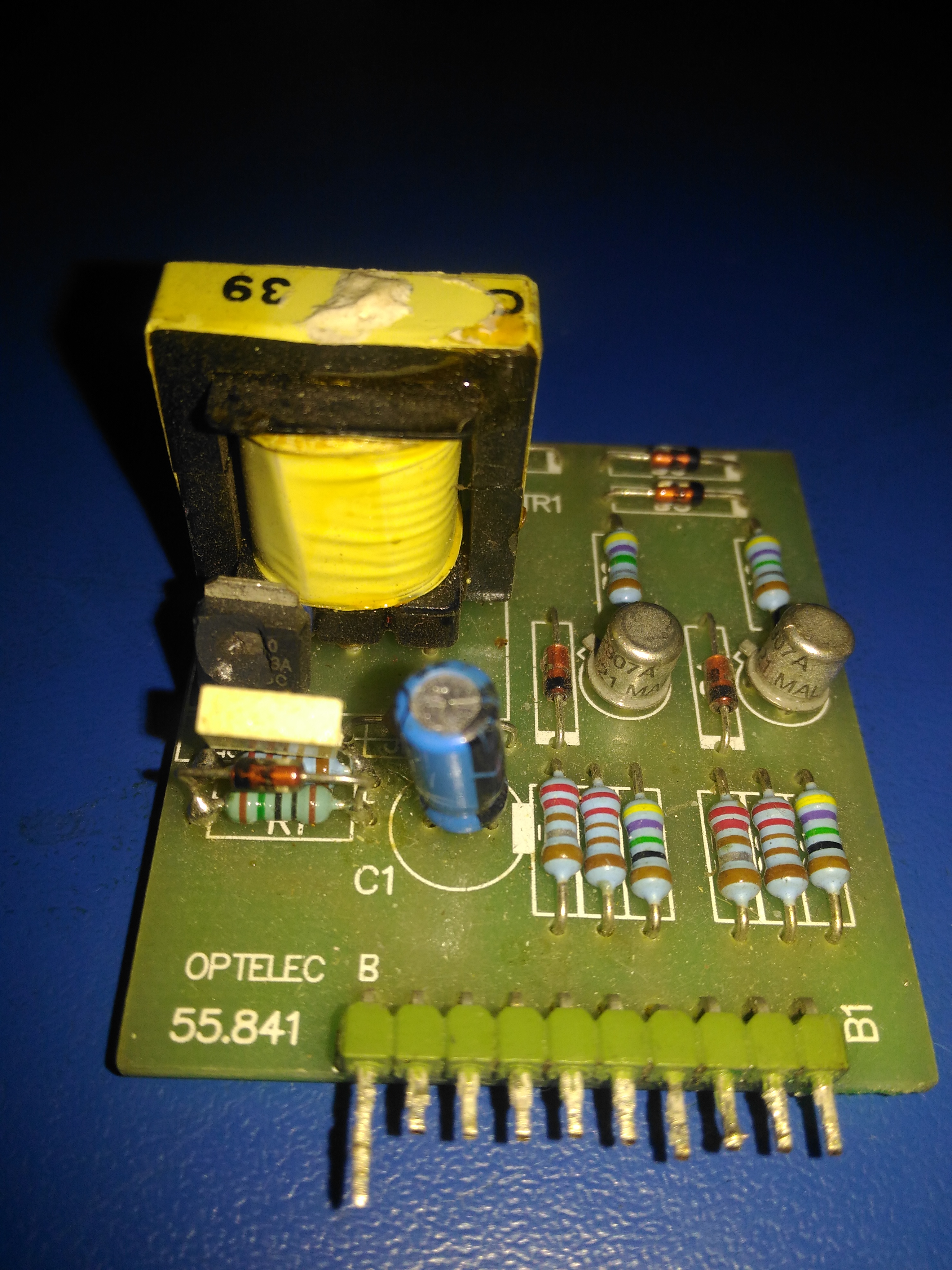

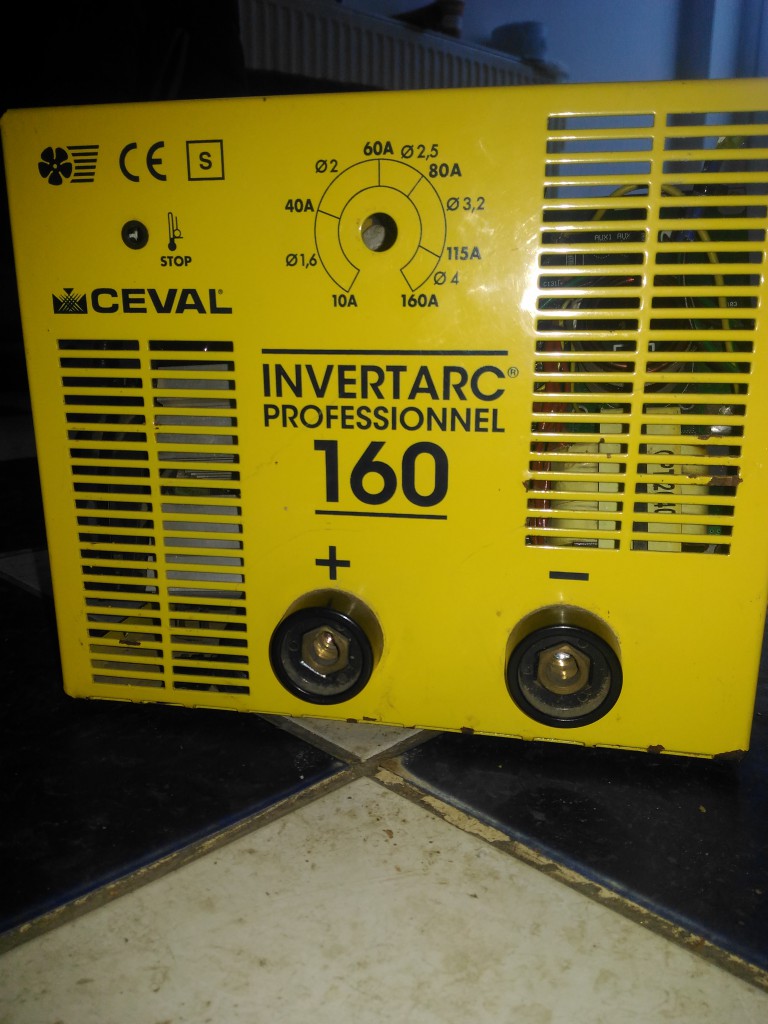

Je joins une photo de l'onduleur ceval. peut aider quelqu'un ou avoir des questions

0 x
ciprian
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 6
Inscription : 15/02/18, 10:30

Re: Invertact Pro 160 CEVAL schéma électronique?

Message non lupar ciprian » 28/02/18, 08:14

Si mon message vous a si peu servi, je m'attends à une rediffusion pour me dire le code du transistor en rafale de l'image qui m'est attachée. :evil:
0 x
dirk pitt
Econologue expert
Econologue expert
Messages : 2076
Inscription : 10/01/08, 14:16
Localisation : isere
x 56

Re: Invertact Pro 160 CEVAL schéma électronique?

Message non lupar dirk pitt » 28/02/18, 10:26

sur la photo, le MOSFET a été éclaté de maniere propre et n'a pas brulé.
il y a de fortes chances que tu retrouve le morceau manquant au fond de la caisse de l'onduleur et que tu puisses lire la référence indiquée.
bonne chance
0 x
cliquez ma signature
ciprian
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 6
Inscription : 15/02/18, 10:30

Invertact Pro 160 CEVAL schéma électronique?

Message non lupar ciprian » 28/02/18, 13:07

Je n'ai pas trouvé la pièce qui a explosé, sinon je n'ai pas demandé ........... Je pense que mon article a aidé les autres mais en retour personne ne peut m'aider avec une relecture
0 x

dirk pitt
Econologue expert
Econologue expert
Messages : 2076
Inscription : 10/01/08, 14:16
Localisation : isere
x 56

Re: Invertact Pro 160 CEVAL schéma électronique?

Message non lupar dirk pitt » 28/02/18, 13:42

non mais peut-etre personne ne possede ce modele inverter
0 x

cliquez ma signature
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 47367
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 461
Contact :

Re: Invertarc Pro 160 CEVAL schéma électronique?

Message non lupar Christophe » 28/02/18, 14:20

Peut être quelques info dans cette vidéo (active le mode HD), tous les inverters sont basés sur le même concept!

0 x
Ce forum vous a aidé ou bien conseillé? Aidez-le aussi pour qu'il puisse continuer de le faire! Des articles, des analyses et des téléchargements sur la partie éditoriale du site, publiez les vôtres! Sortez (une partie de) vos économies du système bancaire, achetez des crypto-monnaies!
ciprian
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 6
Inscription : 15/02/18, 10:30

Invertarc Pro 160 CEVAL schéma électronique?

Message non lupar ciprian » 04/03/18, 20:46

Je voudrais supprimer une image à modifier mais elle ne supprime pas. Savez-vous pourquoi? :?:
0 x
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 47367
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 461
Contact :

Re: Invertarc Pro 160 CEVAL schéma électronique?

Message non lupar Christophe » 05/03/18, 00:39

Upload la nouvelle photo dans un nouveau message...
0 x
Ce forum vous a aidé ou bien conseillé? Aidez-le aussi pour qu'il puisse continuer de le faire! Des articles, des analyses et des téléchargements sur la partie éditoriale du site, publiez les vôtres! Sortez (une partie de) vos économies du système bancaire, achetez des crypto-monnaies!
Avatar de l’utilisateur
izentrop
Econologue expert
Econologue expert
Messages : 3219
Inscription : 17/03/14, 23:42
Localisation : picardie
x 184
Contact :

Re: Invertact Pro 160 CEVAL schéma électronique?

Message non lupar izentrop » 05/03/18, 03:14

ciprian a écrit :Je n'ai pas trouvé la pièce qui a explosé, sinon je n'ai pas demandé ........... Je pense que mon article a aidé les autres mais en retour personne ne peut m'aider avec une relecture
Il semble y avoir un morceau devant le condensateur jaune.
dirk pitt a écrit :sur la photo, le MOSFET a été éclaté
Il y a des grandes chances que ce soit un mosfet de type N de puissance genre 60 A 60 V c'est courant et le brochage est plutôt standard. Il est peut-être noté sur le circuit.
Il a peut-être explosé à cause d'une autre panne ailleurs sur le circuit. Difficile à trouver sans schéma.
0 x
Cum hoc ergo propter hoc ... Autrement dit : Corrélation n'est pas causalité.
