Besoin d'aide pour mise au point d'hélice éolienne

[Alain G]

Darwenn


C'est un 24 volts?

Triphasés?

Avec redresseur intégré?

Tu n'aurais pas mis ton régulateur a l'envers?


12 ampères pour le régulateur c'est pas trop peu pour un géné de 1000 watts?

[darwenn]

C'est bien une génératrice 24v triphasés. Le redresseur n'est pas inclus, j'utilise un pont de diodes, d'ailleurs celui dont tu m'avais donné le shéma quand j'essayais de faire fonctionner mon alternateur. Le régulateur n'est pas à l'envers non plus, j'ai suivit le shéma. Je doute que je parvienne à obtenir la puissance nominale de 1000w même avec une bonne hélice, enfin j'en sais trop rien. Je pourrai toujours voir ça une fois que j'aurai le rendement prévu et prévoir un meilleur régulateur.

[Alain G]

Darwenn

Je me demande si ce n'est pas le branchement des ponts diodes qui pose problème.

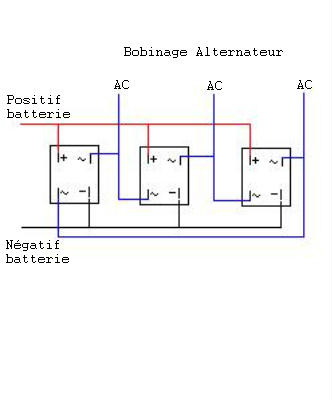

Essai ce branchement sur les ponts diodes.

[darwenn]

J'en serai fort étonné que le problème vienne du pont de diode, mais je verifierai cela tout de même au cas où, c'est vrai. Là pour l'instant le mat est couché, pour mise en peinture, quelques améliorations pour les haubants. Et j'ai commencé les plans de la nouvelle hélice. Profil NACA 4415 de 2m60 de surface active (sans la partie fixation). Donc je ferai un essais plus tard sans le pont de diode pour voir ou avec le branchement que du propose, on ne sait jamais

[darwenn]

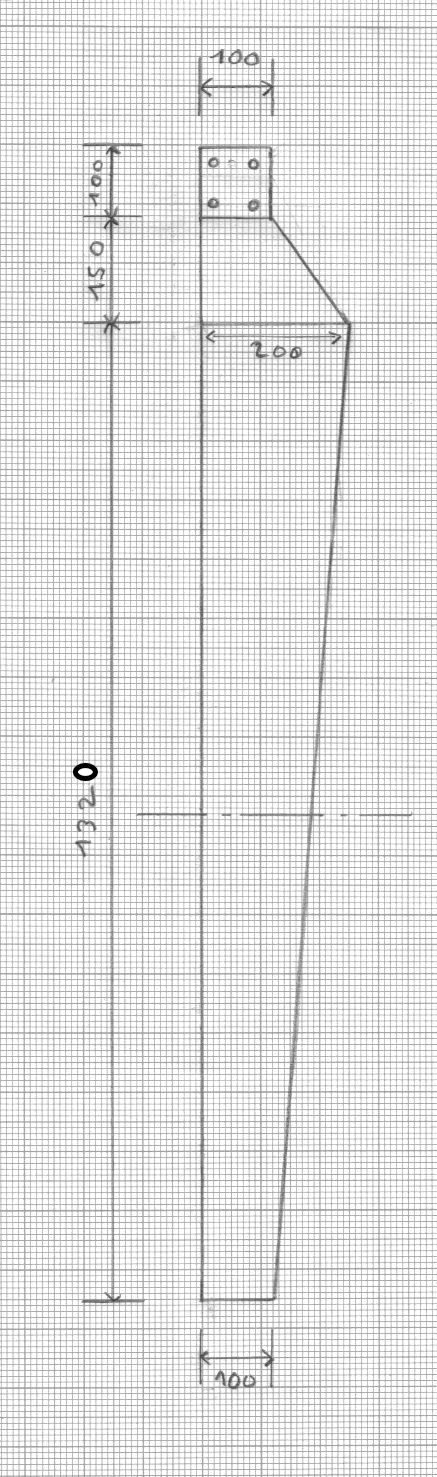

Voila l'hélice que je compte réaliser. Merci de laisser vos commentaires pour savoir si cela vous semble correct dans les mesures

La largeur bout de pale (10cm) est égal à 50% du bord de la pale (largeur 20cm) c'est en général les mesures que j'ai relevé sur différentes hélice. Est ce correct ?. Je vais réaliser des gabarits pour les arrondis puisque je vais travailler au rabot et ciseau à bois. 3 gabarits devraient suffire, 1 pour le début, 1 pour le milieu de pale et 1pour le bout de pale.

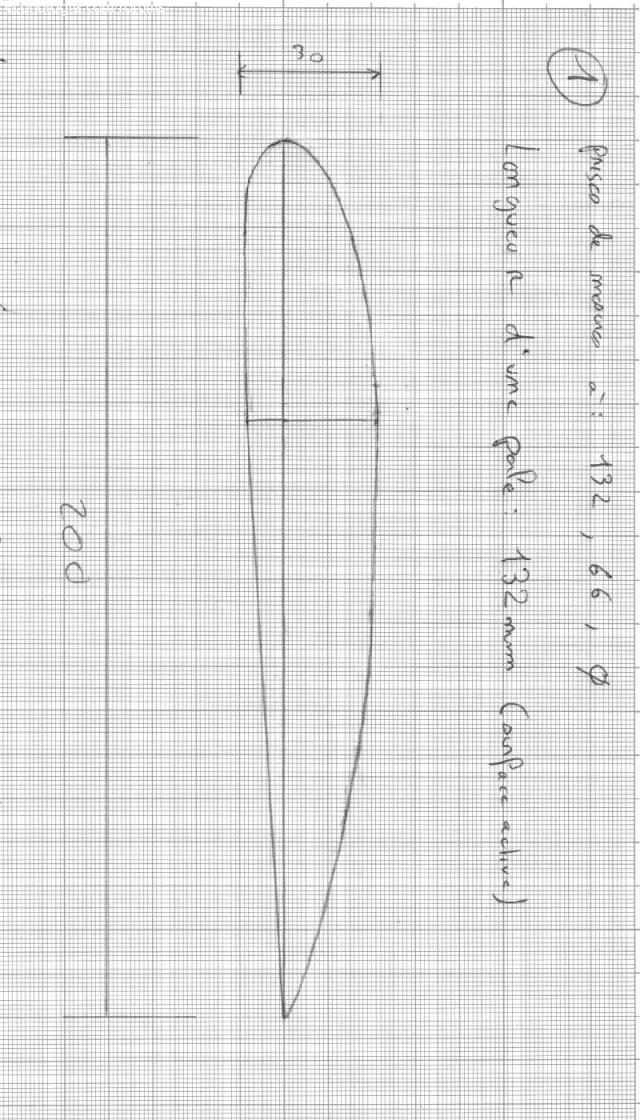

Ci dessous le dessin du bord de pale pour réaliser un gabarit.

[darwenn]

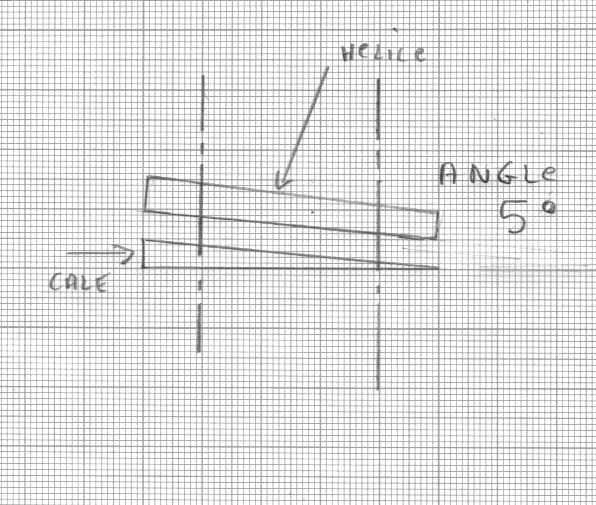

J'oublais un détail important. Pour l'angle de calage je souhaite procéder comme ceci, en posant des cales entre le rotor et chaque pale. Formant un angle de 5 degrés en fonction de l'épaisseur de la cale. L'angle serait il correct ?

[looping]

Bonjour ,

Pour les dimensions de la corde en pied et en bout de pale , ça doit aller ( des pales à corde constantes fonctionnent très bien )
Par contre , si je calcule le diamètre final du rotor , ça commence à faire grand :

100 +150 + 1320 (?) = 1570 + moyeu ( 100 ? )
Une hélice de 3340 de diamètre , c'est beaucoup trop !
2.5 m , pour ton générateur devraient être largement suffisant

En bout de pale ( dernier tiers ) , il ne faudra pas hésiter à amincir le profil progressivement pour avoir une trainée faible , car la vitesse à atteindre est importante et les profil épais sont moins adaptés .

Un vrillage vers le pied de pale améliore l'efficacité , mais il est vrai que c'est plus difficile à réaliser .

Bon courage

A+

[darwenn]

Merci looping. Aprés réctification.

Longueur active : 1250
Longeur totale (avec surface de fixation et angle): 1400
diamètre actif : 2500
Diamètre total: 2800. ça devrait aller je pense.

Si je voulais un diamètre total de 2500 il faufrait que ma surface active soit de 1100 et j'ai peur de me rapprocher des mesures de mes anciennes hélice (qui faisaient 900) même si je sais que leur profil n'était pas du tout correct, mais je préfére miser sur un peu plus grand quand même.

[darwenn]

Voici les profils de mes gabarits, donc pour une pale de surface active de 1250mm. J'aminci de 8mm à chaque palier pour un amincissement progressif. C'est à dire qu'au rotor j'ai une épaisseur de 30 maxi et 14 en bout de pale.

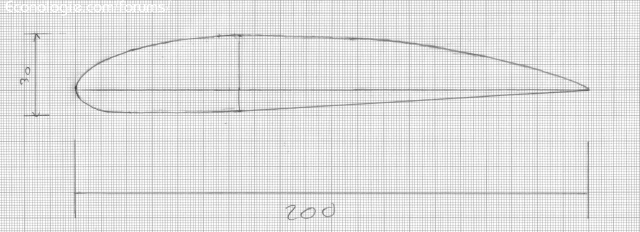

Au plus large au niveau du rotor

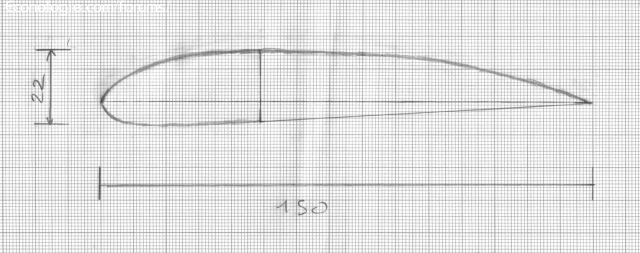

Au milieu de pale

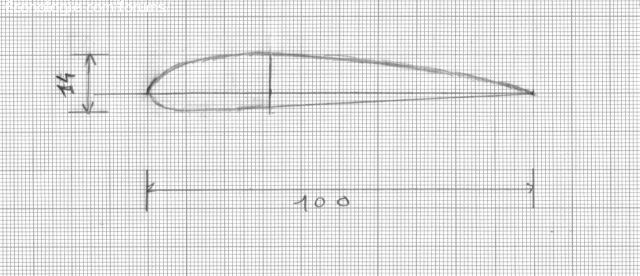

Au bout de pale

[Andre]

Darwenn

Je me demande si ce n'est pas le branchement des ponts diodes qui pose problème.


Essai ce branchement sur les ponts diodes.

Bonjour

Tu n'as pas besoin de 3 ponts de diode
2 ponts suffises

tu relie tous les negatives ensembles ,tous les positives ensemble
tu branche deux phases AC sur un pont et l'autre phase AC sur l'autre pont et tu laisse un coté AC flottant du deuxieme pont
En realité tu utilise un pont complet et un demi pont sur l'autre rectifier .
