Genératrice hydroelectrique base Leroy Sommer à courant continu




par jihem » 19/02/24, 17:10

Bonjour,

Je suis en train de réaliser une génératrice, avec une machine didactique à courant continu actionnée par une roue à aube sur un trop plein issus d'un moine de lac. (trop plein)
J'ai lu le sujet : https://www.econologie.com/forums/electricite-electronique-informatique/comment-tester-une-machine-a-cc-leroy-somer-lsc-132-j-t9855-10.html Heureusement car je n'y connais rien en électricité.
La première réalisation, abandonnée depuis, était avec un alternateur de voiture et une transmission par chaine (de vélo)
Album photo de la création : https://acloud4.zaclys.com/index.php/s/xtHLxadW99AZxk7
Vidéo de l'installation : https://acloud4.zaclys.com/index.php/s/bWxkgGSQ9osAG3a
J'ai testé la machine à courant continu, avec le câblage donné dans le forum, mais sans tachymètre, grâce à une perceuse (vitesse à vide 2600tr/min) pour atteindre une tension stabilisée à 330V.
Mes questions :
1 - Quel type de convertisseur me conseillez vous pour passer en 220 V alternatif ?
2 - J'ai lu qu'un rhéostat pouvait être installé entre les bornes du shunt (9-10 voir photo) pour stabiliser le tension, quel type ?
Merci pour vos réponses.
Pièces jointes

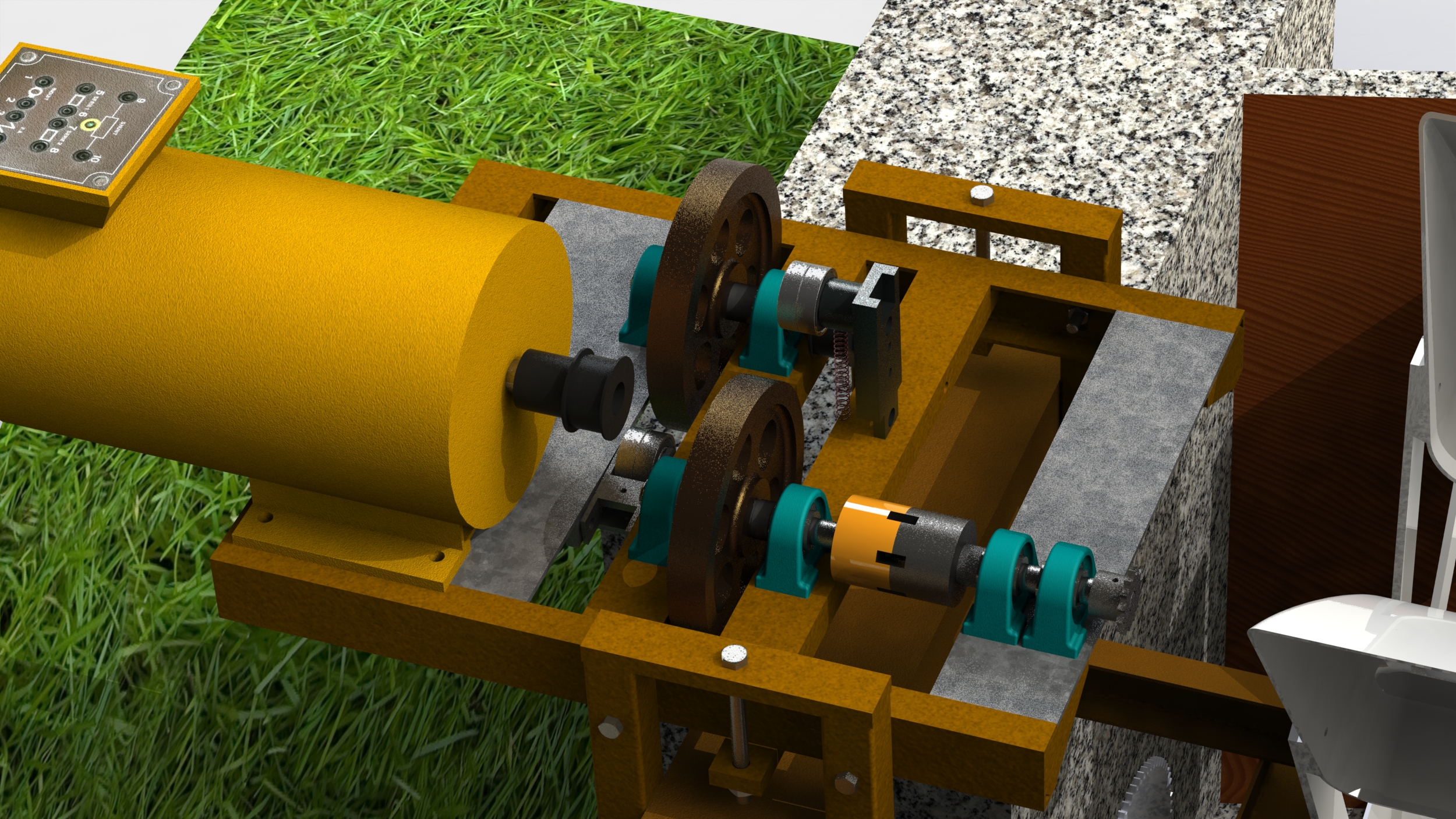

Rendu détail de la démultiplication

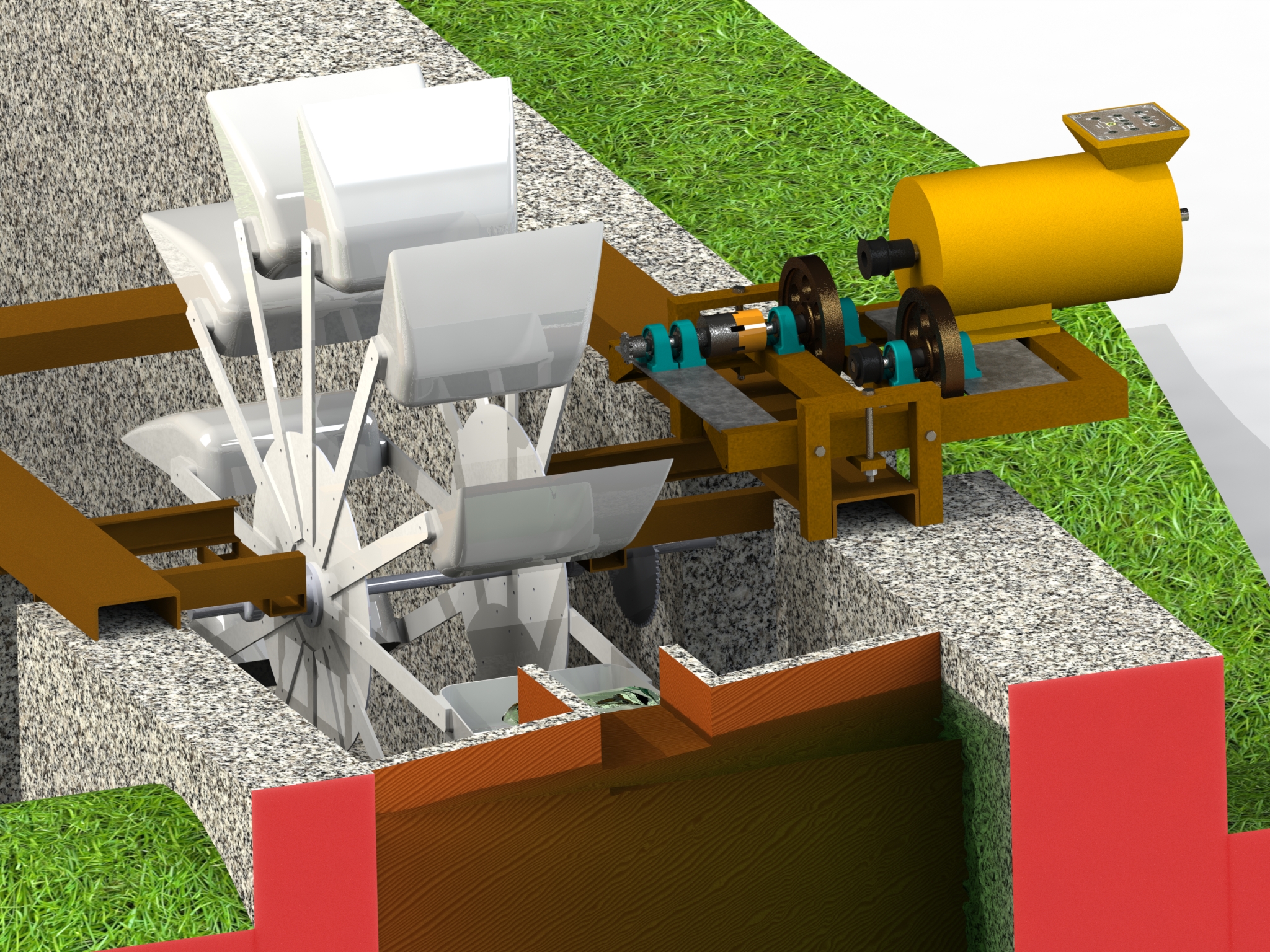

Rendu de l'ensemble monté

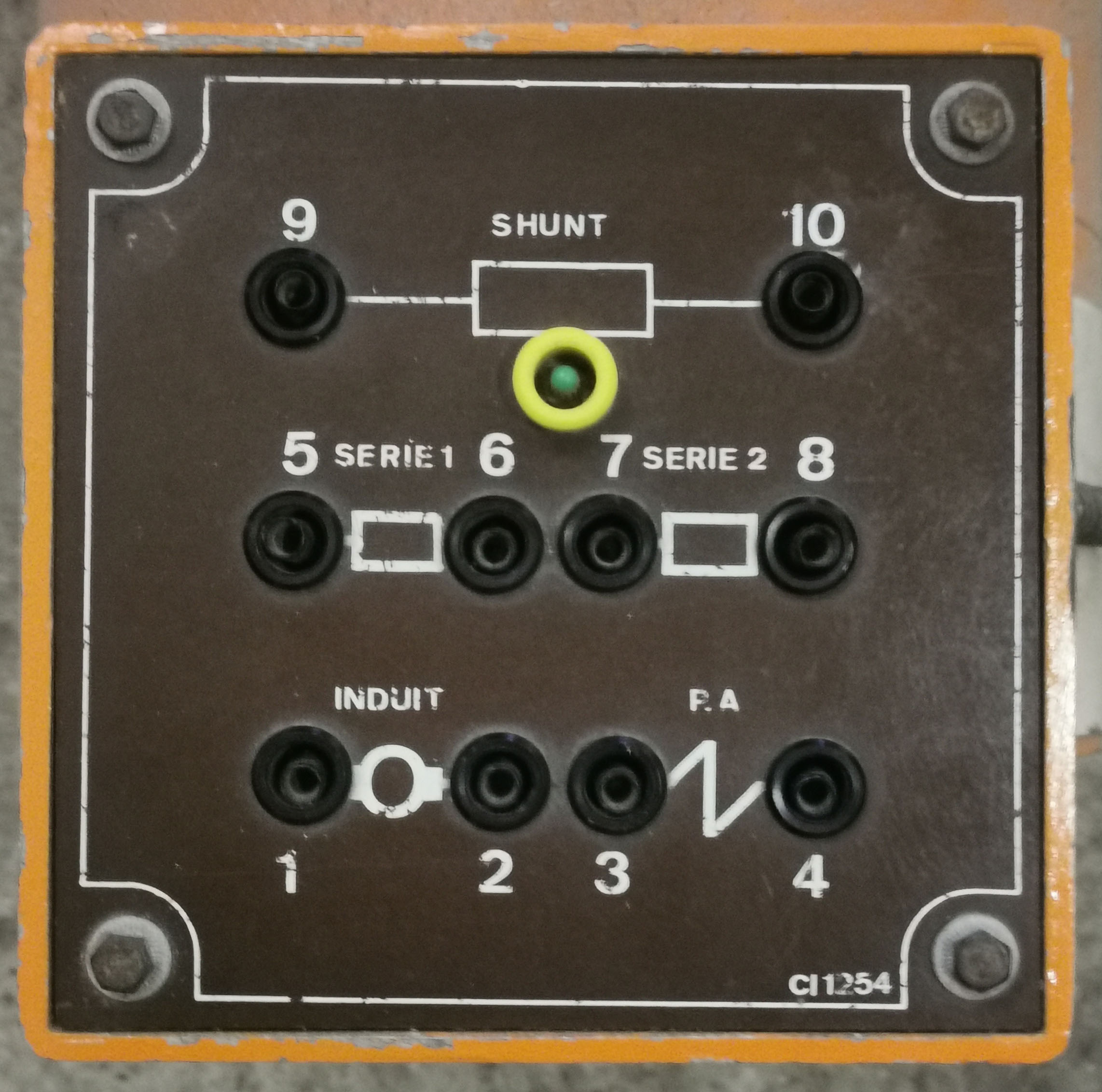

Platine de câblage génératrice

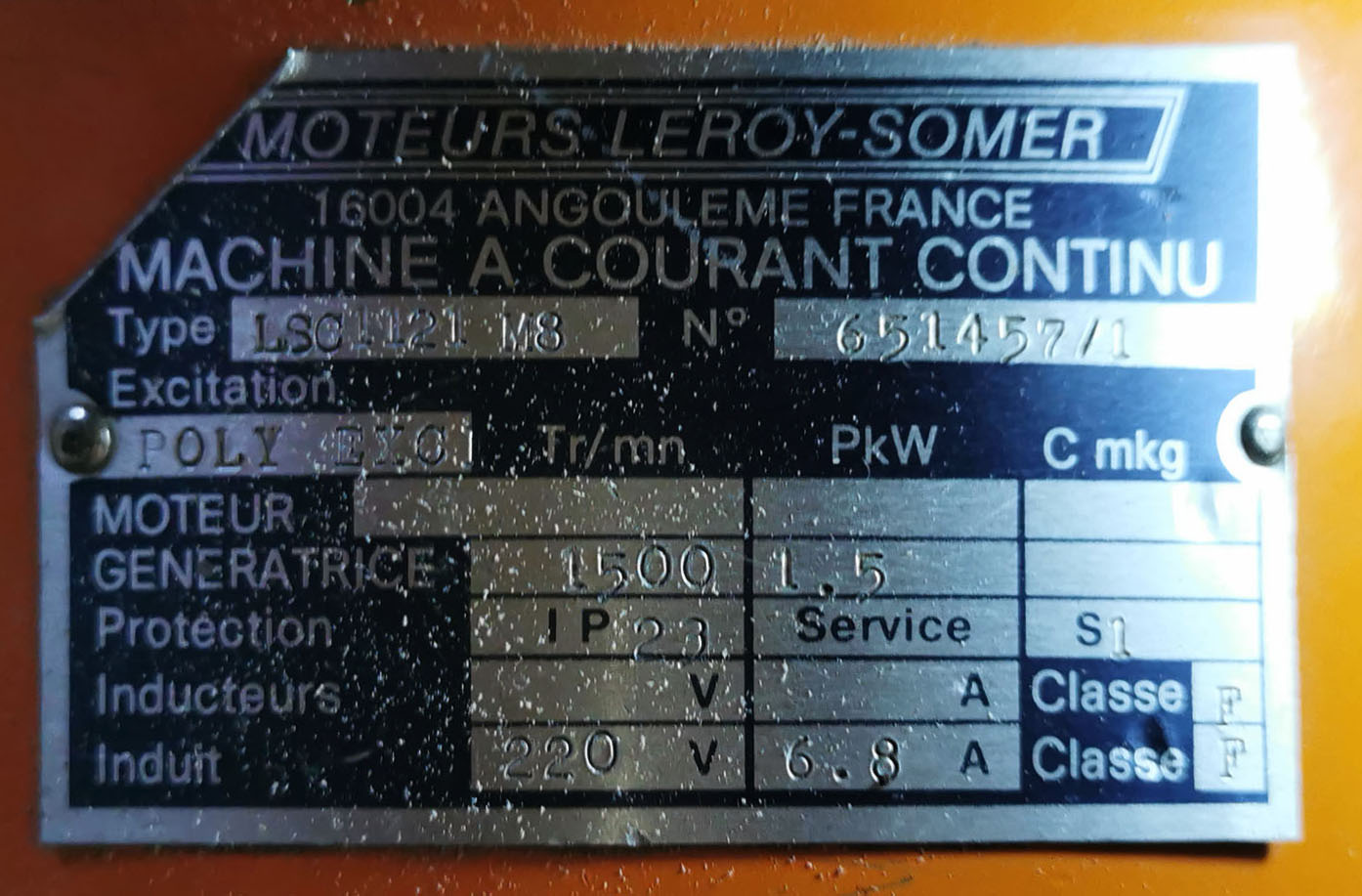

plaque d'identification génaratrice
3 x
Avatar de l’utilisateur
Remundo
Modérateur
Modérateur
Messages : 16793
Inscription : 15/10/07, 16:05
Localisation : Clermont Ferrand
x 5534

Re: Genaratrice hydroelectrique base Leroy Sommer à courant continu




par Remundo » 19/02/24, 21:19

et que fais-tu de ce courant continu ? C'est de la haute tension...

faudrait que tu trouves un pack de batteries, par ex 15 batteries 12 V en série

Et un onduleur qui a une plage DC par ex entre 200 et 300 V.
0 x
sicetaitsimple
Econologue expert
Econologue expert
Messages : 10155
Inscription : 31/10/16, 18:51
Localisation : Basse Normandie
x 2877

Re: Genaratrice hydroelectrique base Leroy Sommer à courant continu




par sicetaitsimple » 19/02/24, 22:17

jihem a écrit :
Album photo de la création : https://acloud4.zaclys.com/index.php/s/xtHLxadW99AZxk7
Vidéo de l'installation : https://acloud4.zaclys.com/index.php/s/bWxkgGSQ9osAG3a

Ca ne s'ouvre pas, au moins chez moi...Dommage, la partie hydraulique et mécanique (transmission)
est plutôt celle qui m'intéresse. Pour tes questions sur l'électrotechnique, désolé, je suis incompétent, mes TP sont trop vieux. Mais bon courage, c'est intéressant!
0 x
izentrop
Econologue expert
Econologue expert
Messages : 13885
Inscription : 17/03/14, 23:42
Localisation : picardie
x 1564
Contact :

Re: Genaratrice hydroelectrique base Leroy Sommer à courant continu




par izentrop » 20/02/24, 02:19

Bonjour,
Une machine polyexcitation CC est très particulière, destinée à l'enseignement.

La vidéo (cliquer sur télécharger ou attendre qu'elle se charge) https://acloud4.zaclys.com/index.php/s/bWxkgGSQ9osAG3a

Avec un si petit débit d'eau et une si faible chute, faut pas s'attendre à beaucoup de puissance http://moulins.bas.normands.free.fr/puissance.php

Pour la conversion il faut un onduleur sinus avec une entrée MPPT, mais bon, avant d'investir, mettre une résistance en sortie et mesurer la puissance utile qui ne va pas être plus folichonne qu'avec l'alternateur auto :wink:
0 x
izentrop
Econologue expert
Econologue expert
Messages : 13885
Inscription : 17/03/14, 23:42
Localisation : picardie
x 1564
Contact :

Re: Genaratrice hydroelectrique base Leroy Sommer à courant continu




par izentrop » 20/02/24, 03:02

Pour la mesure de puissance utile faut essayer de charger avec une ampoule à incandescence ou une halogène de faible puissance en 230 V et mesurer la tension à ses bornes et le courant.

Commencer par une ampoule de 60 W. Si la roue s'arrête, faudra essayer avec des puissances plus basses.
0 x
Avatar de l’utilisateur
Remundo
Modérateur
Modérateur
Messages : 16793
Inscription : 15/10/07, 16:05
Localisation : Clermont Ferrand
x 5534

Re: Genaratrice hydroelectrique base Leroy Sommer à courant continu




par Remundo » 20/02/24, 07:38

au fait, le débit et la hauteur de chute, on pourrait avoir quelques infos ?
0 x
izentrop
Econologue expert
Econologue expert
Messages : 13885
Inscription : 17/03/14, 23:42
Localisation : picardie
x 1564
Contact :

Re: Genaratrice hydroelectrique base Leroy Sommer à courant continu




par izentrop » 20/02/24, 10:37

Remundo a écrit :au fait, le débit et la hauteur de chute, on pourrait avoir quelques infos ?
Sur la vidéo 10 cm à tout casser.

De plus une Machine poly excitation CC montée en génératrice te bouffe 1/4 de la puissance pour son excitation https://www.systemes-didactiques.fr/pro ... 186/188625

L'alternateur de voiture a son régulateur incorporé qui limite la tension de sortie à 14 V en régulant l'excitation.
Le mieux est un générateur à aimants permanents comme la démo de Perplex qui ne consomme pas d'énergie pour son excitation laboratoire-econologique/velo-gererateur-electrique-t17318.html
0 x
sicetaitsimple
Econologue expert
Econologue expert
Messages : 10155
Inscription : 31/10/16, 18:51
Localisation : Basse Normandie
x 2877

Re: Genaratrice hydroelectrique base Leroy Sommer à courant continu




par sicetaitsimple » 20/02/24, 13:17

izentrop a écrit :
La vidéo (cliquer sur télécharger ou attendre qu'elle se charge) https://acloud4.zaclys.com/index.php/s/bWxkgGSQ9osAG3a

Avec un si petit débit d'eau et une si faible chute, faut pas s'attendre à beaucoup de puissance

Belle réalisation, notamment la roue.
Mais effectivement, les performances risquent d'être limitées, même avec une génératrice adaptée.
0 x
Avatar de l’utilisateur
Remundo
Modérateur
Modérateur
Messages : 16793
Inscription : 15/10/07, 16:05
Localisation : Clermont Ferrand
x 5534

Re: Genératrice hydroelectrique base Leroy Sommer à courant continu




par Remundo » 20/02/24, 13:43

Je ne voudrais pas être décourageant...

Mais de l'eau à 1L/s qui tombe d'1 m donne 10 W, et tout ça mangé par les pertes de la génératrice... si on sort 7 ou 8W ça sera un miracle.

ça relève plus d'une installation didactique.
1 x
sicetaitsimple
Econologue expert
Econologue expert
Messages : 10155
Inscription : 31/10/16, 18:51
Localisation : Basse Normandie
x 2877

Re: Genératrice hydroelectrique base Leroy Sommer à courant continu




par sicetaitsimple » 20/02/24, 14:45

Remundo a écrit :Je ne voudrais pas être décourageant...

Mais de l'eau à 1L/s qui tombe d'1 m donne 10 W, et tout ça mangé par les pertes de la génératrice... si on sort 7 ou 8W ça sera un miracle.

ça relève plus d'une installation didactique.


Oui, d'autant que si on regarde la vidéo (que j'ai réussi à ouvrir), le débit est (au pif) proche du l/s mais la hauteur semble plus proche de 0,5m. Ca donnerait un potentiel d'environ 5W, avant toutes les pertes (dans la turbine, la transmission, la génératrice)
1 x
