Un lave-vaisselle réparé…

Message non lupar RV-P » 30/08/16, 10:51

— Tout d'abord, un peu d'histoire…
— Le père de mon gendre téléphone à ma femme en me demandant si elle ne voudrait pas d'un lave-vaisselle, au lieu de le jeter à la déchetterie… Ma femme accepte.
— On nous amène le lave-vaisselle. La personne me signale qu'il ne prend plus l'eau et qu'il y a une trace noire à la carte électronique de commande…
— Je démonte la carte électronique en question, je nettoie la trace noire avec un peu de WD40 et une vieille brosse à dents, et qu'y vois-je ? Un composant qui ressemble à un transistor, mais qui en réalité est un triac, “explosé” :

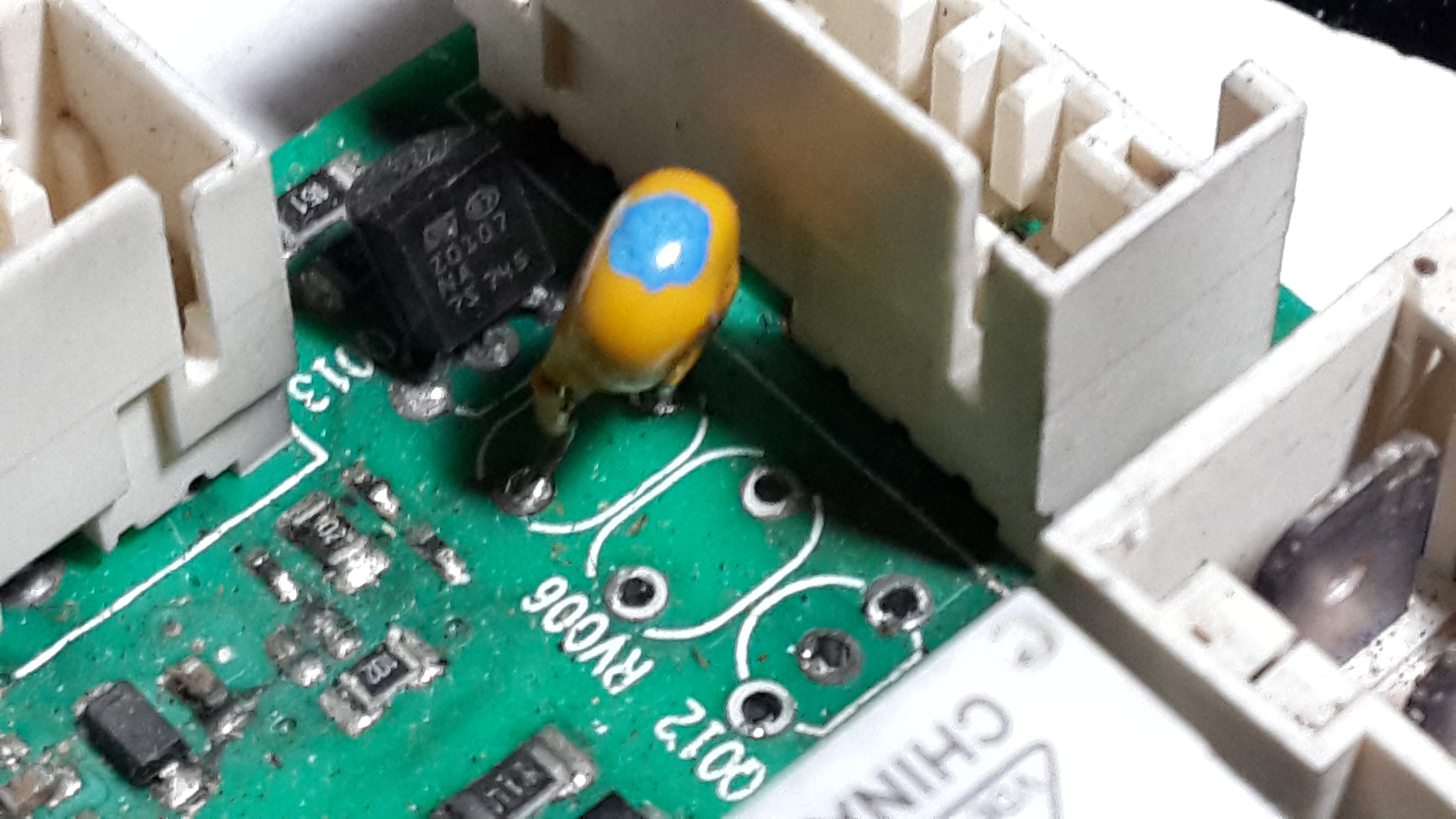

Un petit triac 600V 1A, courant de gâchette : 3 mA.

— Je recherche parmi les principaux fournisseurs de composants de mon île… Hélas, rien à l'horizon ! Même les deux fournisseurs chinois de l'un d'eux ne font pas ce genre de composant… :frown: !
— Tout-à-coup, je me souviens que j'avais récupéré le module électronique d'un lave-linge qui faisait sauter mon compteur suite à un défaut d'isolement du moteur d'entraînement du tambour… Immédiatement, je l'ouvre et j'y vois d'autres triacs du même type, mais différents :
Triac 800V 1A, courant de gâchette : 5 mA.

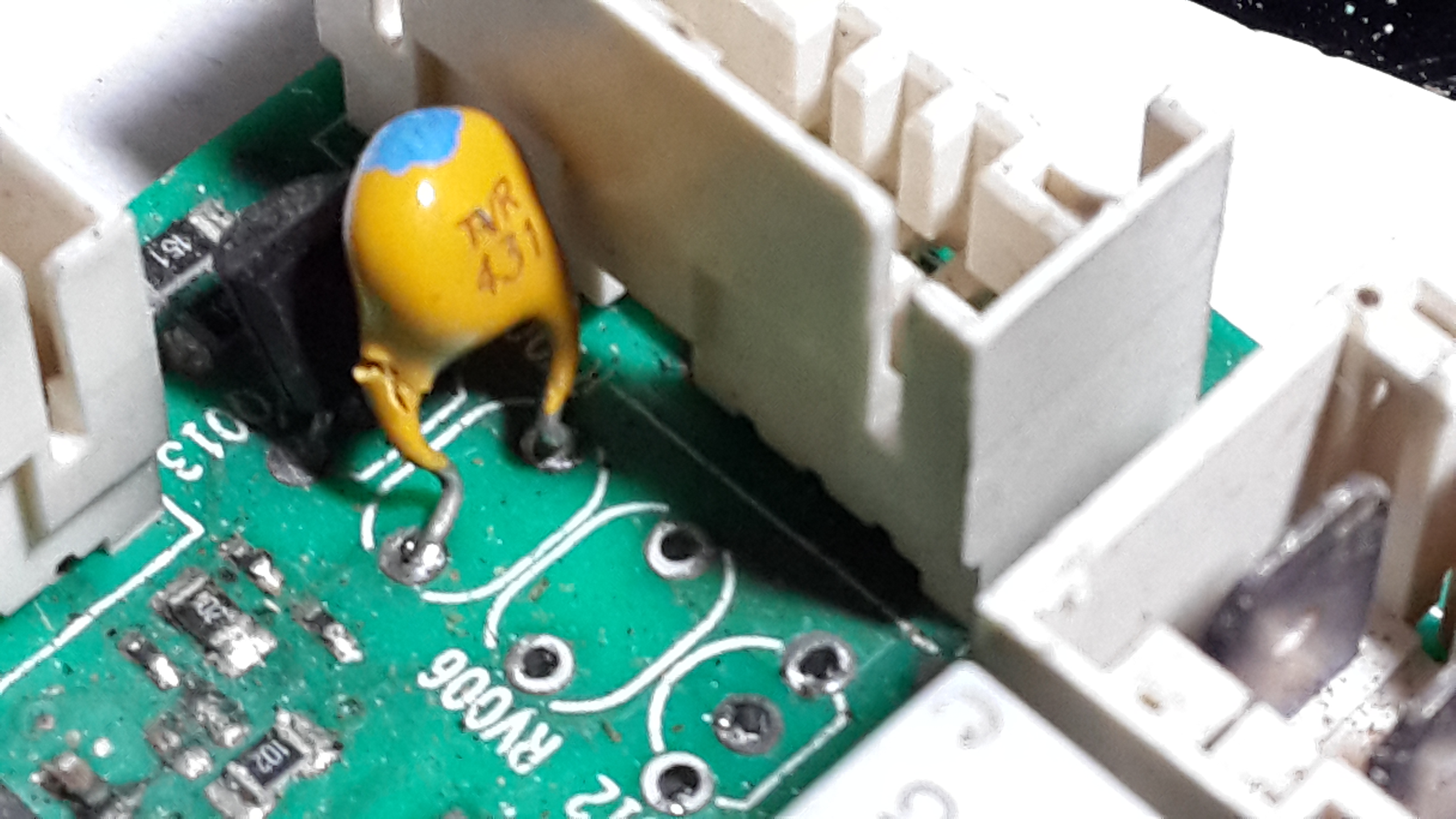

— De plus, en parallèle sur le triac, il y a un varistor qui protège le triac contre les tensions trop fortes dûes au fait de couper l'alimentation d'une bobine, inductive :
Le varistor, monté en parallèle entre T1 et T2 du triac.

— Alors, après mûre réflexion, il m'a paru utile de monter le nouveau triac à la place de l'ancien. Voici comment :

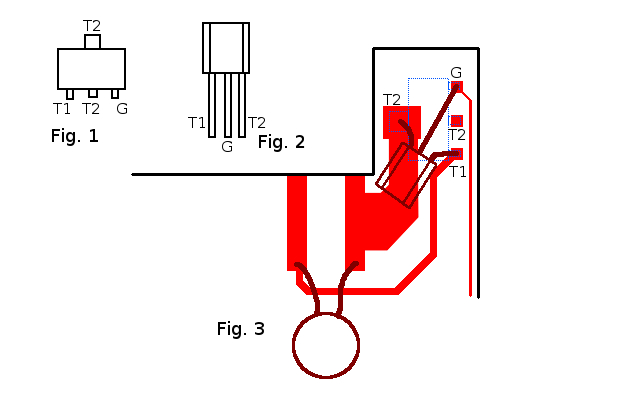

Module lave-vaisselle.jpg
Détail du montage du nouveau triac.

— Le circuit de commande ATMEL étant en général alimenté sous 5V, je calcule rapidement le courant de comande du triac :
— I = U / R, 5000 mV / 300 ohms = 16,67 mA. Largement suffisant pour déclencher le nouveau triac avec son courant de gâchette de 5 mA !
— Je me suis même permis le luxe d'y monter aussi le varistor de protection du triac !
— Après essais, le montage ne fonctionnait toujours pas… :x ! Redémontage du module, tests… Il y avait une petite résistance CMS de 300 ohms coupée. Comme il y avait un emplacement libre d'un triac qui n'était pas monté, j'ai donc remplacé la résistance coupée par… sa voisine !
— Re-essais… :idea: :) Eeeeennnnfin, ça marche ! Je laisse passer un cycle complet (3 prises d'eau et 3 vidanges), le voyant “Ende” s'allume, “Bon pour le service” !
— Ça sert énormément de connaître les principaux sites de datasheets ! Vous y trouverez les caractéristiques de nombreux composants. N'hésitez pas à en mettre dans vos favoris !
— Cordialement. @ + !
