Re: Mon (gros) projet solaire thermique

Message non lupar lilian07 » 31/03/18, 18:16

Bonjour,
je trouve le schéma encore un peut complexe.
Pourquoi ne pas avoir privilégier avec un drain back une grosse cuve plastique est des systemes tank in tank dans la cuve. Le problème risque d'être la corrosion.
Ton circuit drain back est il à l'air à un endroit du circuit ?

En tout cas beau travail.
0 x

dede2002
Grand Econologue
Grand Econologue
Messages : 814
Inscription : 10/10/13, 16:30
Localisation : Genève campagne
x 90

Re: Mon (gros) projet solaire thermique

Message non lupar dede2002 » 01/04/18, 14:46

Salut,

Les schémas ne sont que des essais, je ferai le vrai plan quand ce sera fini... :mrgreen:

Effectivement pour simplifier je vais mettre un gros réservoir d'eau solaire en inox, depuis lequel je ferai circuler la chaleur.

Pour le pompage et la mise en siphon du circuit, je pense que c'est impossible car sur une descente de 12 m. l'eau va s'evaporer... Une solution facile à faire est de mettre un réservoir en hauteur pour diminuer le travail de la pompe, et permettre du même coup une descente en siphon.

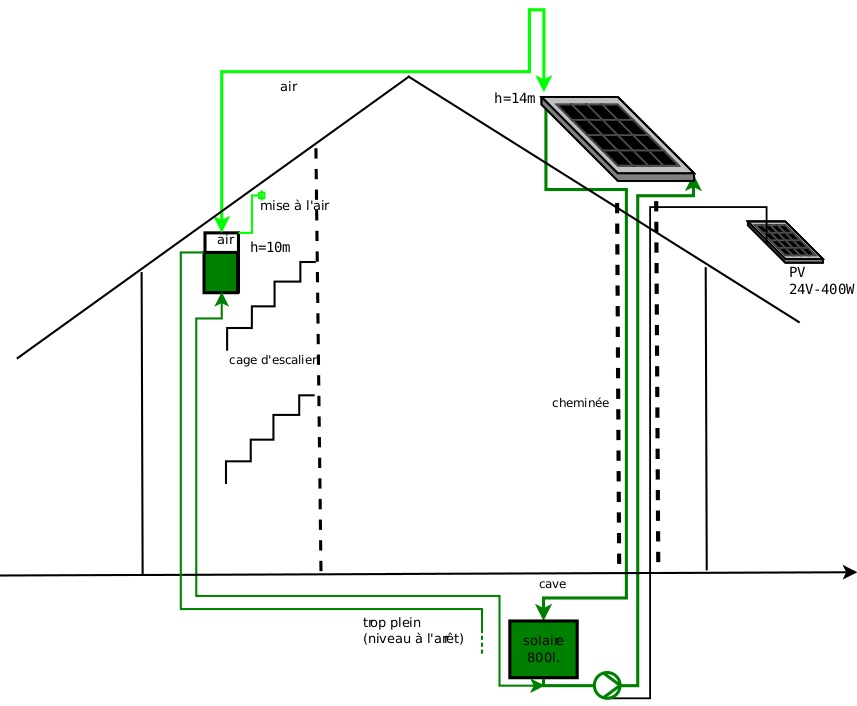

Voila une esquisse, avec peut-être un système de purgeur automatique au sommet pour bloquer l'eau et laisser passer l'air .

Autre avantage, il y aura moins d'évaporation car l'eau du réservoir, au contact de l'air, ne sera pas chauffée.

schema solaire-maison.jpeg
schema solaire-maison.jpeg (60.68 Kio) Consulté 2249 fois
0 x
lilian07
Bon éconologue!
Bon éconologue!
Messages : 470
Inscription : 15/11/15, 13:36
x 35

Re: Mon (gros) projet solaire thermique

Message non lupar lilian07 » 01/04/18, 15:31

Oui, l'idée du stockage intermédiaire pour éviter les 12m c'est bien.
Tu peux habilement fermé ton réservoir intermédiaire pour éviter que ce dernier soit au contact de l'air.
De cette manière tu évites la corrosion.
As tu pensé au stockage dans le sol car tu vas avoir du surplus en été ?
0 x
Guglielmi Antonio
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 1
Inscription : 17/05/18, 15:51

Re: Mon (gros) projet solaire thermique

Message non lupar Guglielmi Antonio » 17/05/18, 17:28

Bonjour,

Le circulateur 24v de la chaudière DZ box 24-26 class 303-5 n'est pas un petit circulateur mais un vrai circulateur avec les même performance que les 230 volt, hauteur 6 mètres.

Bonne journée,
0 x
dede2002
Grand Econologue
Grand Econologue
Messages : 814
Inscription : 10/10/13, 16:30
Localisation : Genève campagne
x 90

Re: Mon (gros) projet solaire thermique

Message non lupar dede2002 » 14/08/18, 17:21

Bonjour à tous,

Voila, ça fait 2 semaines que la chaudière au mazout n'a pas démarré!

Les pompes ronronnent, 12 l/min par groupe de panneaux, les PV assurent quand il y a du soleil, dès que passe un nuage les batteries prennent le relais, et le nuage passé ça recharge. Les pompes consomment 86W chacune, la bonne surprise c'est qu'une fois le circuit amorcé ça tourne à 0.7 - 0.8 bar.

J'ai rajouté des ventilateurs d'alim pc, car sinon les moteurs dépassent vite 100° (sur la notice c'est indiqué 100° maxi). Avec les ventilos ça se stabilise à 70 - 75°, quelle que soit la température de l'eau.

Quelques photos:

Un module 3 cylindres





Celui là était percé par la rouille, je l'ai ressoudé, Il n'y a que le cylindre central qui est en inox, l'enveloppe extérieure est en acier. Malheureusement, mais je m'en suis aperçu trop tard, en soudant l'acier les tensions de retrait ont fissuré l'inox... mais ma soudure ne fuit pas!

L'intérieur d'un cylindre inox, contenance 112 litres.



Les 3 modules de l'ecs, celui du centre est percé mais est parcouru par l'eau du primaire...



Le module 4 cylindres qui est la chaudière solaire.





Le circulateur du primaire.



Le raccordement du primaire à la chaudière.



Les pompes 24V, le démarrage n'est pas encore automatique car une seule pompe n'arrive pas à amorcer le circuit, pour démarrer j'enclenche les 3 pompes, environ 3 minutes après je coupe la pompe du bas et j'ouvre la vanne.



Le tableau électrique avec un voltmètre pour chaque batterie.



A+ :)
0 x

dede2002
Grand Econologue
Grand Econologue
Messages : 814
Inscription : 10/10/13, 16:30
Localisation : Genève campagne
x 90

Re: Mon (gros) projet solaire thermique

Message non lupar dede2002 » 14/08/18, 21:30

Evidemment j'ai isolé les modules, en live car j'ai commencé à chauffer dès que tout était étanche :P




Il me reste à carrosser tout ça, et surtout à automatiser le système!
1 x
dede2002
Grand Econologue
Grand Econologue
Messages : 814
Inscription : 10/10/13, 16:30
Localisation : Genève campagne
x 90

Re: Mon (gros) projet solaire thermique

Message non lupar dede2002 » 03/03/19, 17:43

Bonjour :)

Voila 7 mois que ça tourne, les pompes ont fait circuler 1200 m3 d'eau (toujours la même) dans les panneaux, en 825 h de fonctionnement (24 l/min en moyenne).

Les habitants ont soutiré pendant ce temps 124 m3 d'eau chaude! Environ 40% mazout et 60% solaire (estimation 3700 kWh solaires), de novembre à janvier ça a très peu produit, en février j'ai pu faire 20h de chauffage solaire en plus de l'ecs. vers 14h si l'ecs est chaude, j'ouvre la vanne et le solaire chauffe la chaudière (je débranche le brûleur), ça fonctionne bien en direct.

Sinon, le système est automatisé, j'ai trouvé une pompe qui arrive à amorcer, et avec des relais le circulateur des échangeurs démarre en même temps que les pompes. Le delta t° est réglé à 20° pour le démarrage et 2° pour l'arrêt, au début j'ai eu des soucis d'arrêt intempestifs au passage d'un nuage, j'ai même serré une pompe car au redémarrage il y avait encore de l'air et elle ne s'amorçait pas.

A+
1 x
Philippe Schutt
Econologue expert
Econologue expert
Messages : 1540
Inscription : 25/12/05, 18:03
Localisation : alsace
x 11

Re: Mon (gros) projet solaire thermique

Message non lupar Philippe Schutt » 03/03/19, 19:51

A 10kwh par litre de fioul, ça fait déjà 370 litres de gagnés en 1 mois .
Chapeau!
0 x
dede2002
Grand Econologue
Grand Econologue
Messages : 814
Inscription : 10/10/13, 16:30
Localisation : Genève campagne
x 90

Re: Mon (gros) projet solaire thermique

Message non lupar dede2002 » 04/03/19, 09:21

En 7 mois, pas 1 mois! (ou 4 mois si on soustrait nov-déc-jan)

Bien que ça ait quand même produit un petit peu, les jours de soleil. Je vais essayer de faire le calcul mois par mois, vu que je relève les compteurs régulièrement. J'ai un compte-heures sur la pompe de charge du chauffe-eau final (au mazout), je me réfère aux mesures faites en été avant le solaire, mais ce n'est pas très précis car en hiver la chaudière chauffe aussi les radiateurs pendant la charge du chauffe-eau.
0 x
Avatar de l’utilisateur
Christophe
Modérateur
Modérateur
Messages : 48648
Inscription : 10/02/03, 14:06
Localisation : Planète Serre
x 654

Re: Mon (gros) projet solaire thermique

Message non lupar Christophe » 04/03/19, 11:26

Beau chantier Dede! C'est du lourd! Cela me fait penser à l'installation de Tigrou: solaire-thermique/l-installation-solaire-bois-de-tigrou-avec-tampon-thermique-t5200.html

Tu as récupéré comment et à quel prix les échangeurs horizontaux ECS ?

C'est du matériel d'industrie ou d’hôpitaux ça! 8) En neuf ça doit douiller sévère!
