Cablage pompe guinard idra 5000




par patrick41 » 06/10/22, 22:19

bonsoir a tous je suis nouveau sur ce forum

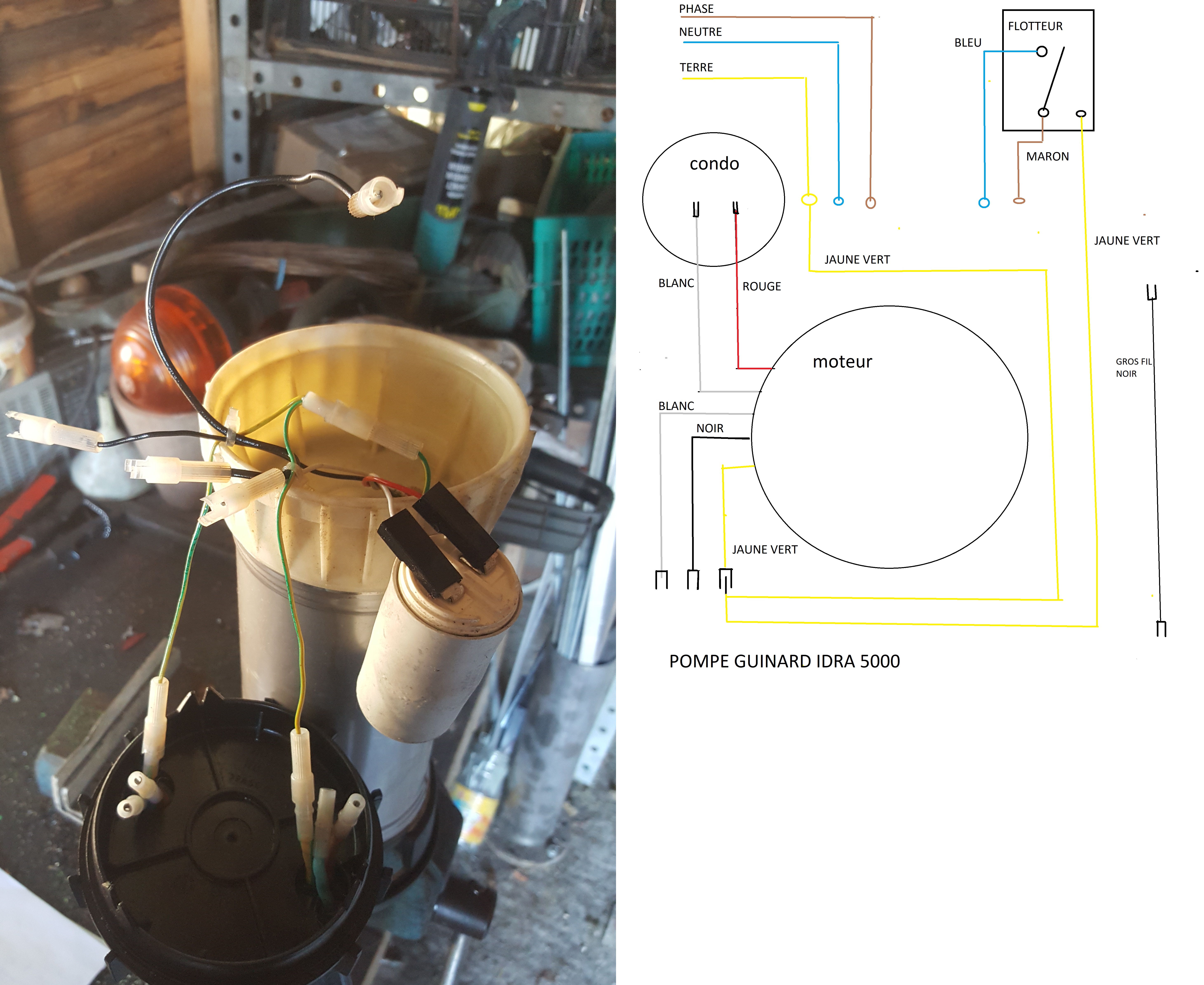

en ouvrant ma pompe idra 5000 pour remplacer le condensateur
les fils se sont débranchés
quelqu'un aurai le câblage cela m'aiderai bien
cordialement
Patrick
Pièces jointes
1 x

bmag1
J'apprends l'éconologie
J'apprends l'éconologie
Messages : 11
Inscription : 06/10/22, 15:59

Re: pompe guinard idra 5000




par bmag1 » 06/10/22, 22:47

Bonsoir Patrick41
Je te joint ma proposition. Pas très beau, mais assez parlant j'espère.
Bonne soirée.
Pièces jointes
0 x
Avatar de l’utilisateur
gegyx
Econologue expert
Econologue expert
Messages : 5340
Inscription : 21/01/05, 11:59
x 1586

Re: pompe guinard idra 5000




par gegyx » 06/10/22, 22:51

c'est en 230VAC.

vu ton plan... configuration possible :
- La phase brun va vers le flotteur sur le fil bleu
- Sur le flotteur le fil brun rejoint le gros fil noir
- Le bout du gros fil noir va sur le fil noir du moteur
- Le fil blanc du moteur va sur le Neutre de l'alimentation.

Maintenant comme certaines couleurs ne sont pas identiques, voir si sur le fil de phase ou du neutre, il n'y a pas une sécurité qui traine (disjoncteur magnétothermique ou autre ?

/PS: :cheesy: C'est la même chose que la proposition de bmag1. A tester si différence car le condo est sans doute sur un enroulement secondaire (?)
0 x
patrick41
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 4
Inscription : 06/10/22, 21:52
x 1

Re: pompe guinard idra 5000




par patrick41 » 06/10/22, 23:22

Bonsoir Gegyx et Bmag1
merci pour votre réponse si rapide
par je pense que Bma1 a raison sur son branchement car cela correspond plus aux fiches males femelles
0 x
Avatar de l’utilisateur
gegyx
Econologue expert
Econologue expert
Messages : 5340
Inscription : 21/01/05, 11:59
x 1586

Re: pompe guinard idra 5000




par gegyx » 06/10/22, 23:34

Pour le flotteur théoriquement les fils sont interchangeables
Pour le moteur également, mais un doute pour le branchement interne du moteur (?). Mais si les fiches s'interconnectent c'est tout bon.

Et le gros fil noir, il ne sert plus ? :cheesy:
0 x

patrick41
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 4
Inscription : 06/10/22, 21:52
x 1

Re: Cablage pompe guinard idra 5000




par patrick41 » 08/10/22, 20:46

bonsoir
merci pour le branchement électrique de la pompe
autre petite question quand j'ai ouvert la pompe de l'huile a coulé
pouvez-vous me dire quelle huile et la quantité dois-je mettre
cordialement
Patrick
0 x
Avatar de l’utilisateur
gegyx
Econologue expert
Econologue expert
Messages : 5340
Inscription : 21/01/05, 11:59
x 1586

Re: Cablage pompe guinard idra 5000




par gegyx » 08/10/22, 21:51

:shock: C'était pour l'étanchéité ?
Je ne pourrais te dire je n'ai que des pompes de surface, sans huile
0 x
patrick41
Je découvre l'éconologie
Je découvre l'éconologie
Messages : 4
Inscription : 06/10/22, 21:52
x 1

Re: Cablage pompe guinard idra 5000




par patrick41 » 14/10/22, 10:19

bonjour
petite info pour la quantité huile dans la pompe
il faut remplir la partie du moteur avec de l'huile diélectrique
et laisser la partie ou se trouve le condensateur vide
cordialement
Patrick
0 x
