Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
J'ai remis en route un déshumidificateur EBAC après 2 ans d'arrêt et de stockage à la cave. Il a 20 ans exactement cette année. Je l'avais acheté en 2007.
Il a bien redémarré et fonctionné les premières heures après son réveil mais la pompe de vidange du réservoir bas était bloquée, cela coulait par le bas au lieu de remplir le réservoir amovible du haut.
J'ai identifié et réparé ce premier problème en 2h tout content que cela refonctionne bien !!
Mais le déshumidificateur n'a pas tenu la 1er nuit de travail après son hibernation de 2 ans.
Le matin il était coupé et impossible de le redémarrer.
J'ai re démonté et regardé la carte électronique : la résistance R4, coté 230V et qui alimente le circuit convertisseur à pont de diode vers 12V CC, a bien fumé, la carte est noircie sur au moins 5mm et traces de chaleur. Je l'ai dessoudé je mesure encore 2.5 kOhm...au multimètre 9V...pas sur qu'elle se comporte pareil sous 230V AC...
Tout le reste fonctionnait donc j'aimerais tenter de le réparer.
Le soucis c'est que je n 'ai aucune idée de sa valeur puisqu'elle a complètement noirci.
J'ai essayé de trouver la valeur de cette résistance sur des schémas similaires de convertisseur à pont de diode mais cela varie de 100 kOhm à 1 MOhm...bref je comprends rien
Le fusible principal de 5A n'a pas grillé.
Mais tout n'est pas perdu : une alternative, si j'arrive pas à déterminer la valeur de cette résistance ou que quelque chose d'autre a fumé sur la carte (pas forcément visible à l’œil), serait de souder une alimentation 12V indépendante sur le PCB...suffit d'identifier le + et le - 12V...
Mais ce n'est pas garanti à 100% : si quelque chose d'autre est HS coté 12V CC cela ne fonctionnera pas...
Il n'y a pas d’interrupteur physique coté 230V AC sur ce modèle : quand la prise est branchée, la carte électronique est alimentée, elle a donc probablement de très nombreuses heures de fonctionnement même si rien d'autre ne fonctionne en apparence. Le on/off se faisait avec des bouton poussoir sur le circuit 12V. Des fois je le laissais branché en veille pendant des mois sans que le compresseur ne tourne.
ps : vu l'age de la machine il est difficile de trouver des pièces détaché (j'ai trouvé ce PCB d'occasion à 100€ en Angleterre...) et si ce n'est que la résistance à changer, alors cela vaut le coup, mais rien n'est certain avec l'électronique...
Il a bien redémarré et fonctionné les premières heures après son réveil mais la pompe de vidange du réservoir bas était bloquée, cela coulait par le bas au lieu de remplir le réservoir amovible du haut.
J'ai identifié et réparé ce premier problème en 2h tout content que cela refonctionne bien !!
Mais le déshumidificateur n'a pas tenu la 1er nuit de travail après son hibernation de 2 ans.
Le matin il était coupé et impossible de le redémarrer.
J'ai re démonté et regardé la carte électronique : la résistance R4, coté 230V et qui alimente le circuit convertisseur à pont de diode vers 12V CC, a bien fumé, la carte est noircie sur au moins 5mm et traces de chaleur. Je l'ai dessoudé je mesure encore 2.5 kOhm...au multimètre 9V...pas sur qu'elle se comporte pareil sous 230V AC...
Tout le reste fonctionnait donc j'aimerais tenter de le réparer.
Le soucis c'est que je n 'ai aucune idée de sa valeur puisqu'elle a complètement noirci.
J'ai essayé de trouver la valeur de cette résistance sur des schémas similaires de convertisseur à pont de diode mais cela varie de 100 kOhm à 1 MOhm...bref je comprends rien
Le fusible principal de 5A n'a pas grillé.
Mais tout n'est pas perdu : une alternative, si j'arrive pas à déterminer la valeur de cette résistance ou que quelque chose d'autre a fumé sur la carte (pas forcément visible à l’œil), serait de souder une alimentation 12V indépendante sur le PCB...suffit d'identifier le + et le - 12V...
Mais ce n'est pas garanti à 100% : si quelque chose d'autre est HS coté 12V CC cela ne fonctionnera pas...
Il n'y a pas d’interrupteur physique coté 230V AC sur ce modèle : quand la prise est branchée, la carte électronique est alimentée, elle a donc probablement de très nombreuses heures de fonctionnement même si rien d'autre ne fonctionne en apparence. Le on/off se faisait avec des bouton poussoir sur le circuit 12V. Des fois je le laissais branché en veille pendant des mois sans que le compresseur ne tourne.
ps : vu l'age de la machine il est difficile de trouver des pièces détaché (j'ai trouvé ce PCB d'occasion à 100€ en Angleterre...) et si ce n'est que la résistance à changer, alors cela vaut le coup, mais rien n'est certain avec l'électronique...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14089
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1629
- Contact :
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
Le schéma doit ressembler à la figure 11 https://www.mouser.fr/datasheet/2/328/p ... 198631.pdf
La résistance fusible de 10 Ohms ?
LE tny264g doit être en court circuit.
Vérifier les diodes du pont et autres diodes autour du tny (cœur du convertisseur boost). Ainsi que L1...
La résistance fusible de 10 Ohms ?
LE tny264g doit être en court circuit.
Vérifier les diodes du pont et autres diodes autour du tny (cœur du convertisseur boost). Ainsi que L1...
1 x
-
- Modérateur
- Messages : 79894
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11337
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
Merci Izy !
Comment c'est possible qu'elle fasse encore 2.5 kOhm ? Si une résistance fume, logiquement elle doit être en CC ou à l'infini...non ?
TNY254g
Comment vérifier (simplement) ? J'ai fait une recherche sur K304 et cela a dit que c'était un opto coupleur ? C'est pas le cas ?
Possible sans dessouder ?
L1 c'est quoi ? Une self ?
Bon c'est le bordel quoi...du coup la solution alternative ? Ça le fait ? Si oui faut virer quels composant depuis le 230 V AC en plus de la R4 ?
Je peux pas isoler le 230 VAC complétement puisque le compresseur est alimenté via la carte...
izentrop a écrit :Le schéma doit ressembler à la figure 11 https://www.mouser.fr/datasheet/2/328/p ... 198631.pdf
La résistance fusible de 10 Ohms ?
Comment c'est possible qu'elle fasse encore 2.5 kOhm ? Si une résistance fume, logiquement elle doit être en CC ou à l'infini...non ?
izentrop a écrit :LE tny264g doit être en court circuit.
TNY254g
Comment vérifier (simplement) ? J'ai fait une recherche sur K304 et cela a dit que c'était un opto coupleur ? C'est pas le cas ?
izentrop a écrit :Vérifier les diodes du pont et autres diodes autour du tny (cœur du convertisseur boost). Ainsi que L1...
Possible sans dessouder ?
L1 c'est quoi ? Une self ?
Bon c'est le bordel quoi...du coup la solution alternative ? Ça le fait ? Si oui faut virer quels composant depuis le 230 V AC en plus de la R4 ?
Je peux pas isoler le 230 VAC complétement puisque le compresseur est alimenté via la carte...
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14089
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1629
- Contact :
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
Le TNY264G est le composant 8 pattes à côté du relais 12 V.
Ce circuit sert, avec quelques autres composants, à produire le 12 V pour alimenter le relais et les autres circuits de la carte.
Faire une mesure entre les 2 points repérés. Un court circuit expliquerait la résistance grillée
La self L1 est juste sous le relais.
Le schéma équivalent extrait du pdf :
Ce circuit sert, avec quelques autres composants, à produire le 12 V pour alimenter le relais et les autres circuits de la carte.
Faire une mesure entre les 2 points repérés. Un court circuit expliquerait la résistance grillée
La self L1 est juste sous le relais.
Le schéma équivalent extrait du pdf :
1 x
-
- Modérateur
- Messages : 79894
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11337
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
Ok je fais ça demain…
Comment tester la self ?
Si le TNY est en CC alors plan B…j’adapterais une autre alimentation 12 V…euh ton schéma sort du 5 V…c’est normal ?
Comment tester la self ?
Si le TNY est en CC alors plan B…j’adapterais une autre alimentation 12 V…euh ton schéma sort du 5 V…c’est normal ?
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14089
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1629
- Contact :
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
doit avoir une valeur de quelques Ohms, bobine de cuivreChristophe a écrit :Comment tester la self ?
un exemple parmi tant d'autres (du datasheet) d'utilisation du TNY264 , le plus approchant de ton circuit.Christophe a écrit :euh ton schéma sort du 5 V…c’est normal ?
A condition de supprimer ce qui est défectueux et de l'intercaler au bon endroit.Christophe a écrit :j’adapterais une autre alimentation 12 V…
Quelle est la valeur du gros chimique V et µF ?
Faudrait une photo de l'autre face.
1 x
-
- Modérateur
- Messages : 79894
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11337
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
Alors :
a) J'ai 135 Ohms entre les pattes en bas à gauche du TNY
b) L1 = R infini (pas désoudée, pas alimentée)
Ok
Le bon endroit c'est facile, virer ce qui est HS c'est plus problématique...pour moi
c) 400 V 6.8 µF
a) J'ai 135 Ohms entre les pattes en bas à gauche du TNY
izentrop a écrit :doit avoir une valeur de quelques Ohms, bobine de cuivreChristophe a écrit :Comment tester la self ?
b) L1 = R infini (pas désoudée, pas alimentée)
izentrop a écrit :un exemple parmi tant d'autres (du datasheet) d'utilisation du TNY264 , le plus approchant de ton circuit.Christophe a écrit :euh ton schéma sort du 5 V…c’est normal ?
Ok
izentrop a écrit :A condition de supprimer ce qui est défectueux et de l'intercaler au bon endroit.Christophe a écrit :j’adapterais une autre alimentation 12 V…
Le bon endroit c'est facile, virer ce qui est HS c'est plus problématique...pour moi
izentrop a écrit :Quelle est la valeur du gros chimique V et µF ?
Faudrait une photo de l'autre face.
c) 400 V 6.8 µF
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14089
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1629
- Contact :
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
Pour remplacer l'alimentation défectueuse.
1 - deconnecter l'entrée, il suffit d'enlever R4.
2 deconnecter la sortie : si il y a une self L2, il suffit de l'enlever et de connecter la nouvelle alim 12 V 0,5 A ou plus à cet endroit, aux bornes d'un condensateur chimique 16 V ou 25 V
On en voit 3, faut trouver le plus en amont...
1 - deconnecter l'entrée, il suffit d'enlever R4.
2 deconnecter la sortie : si il y a une self L2, il suffit de l'enlever et de connecter la nouvelle alim 12 V 0,5 A ou plus à cet endroit, aux bornes d'un condensateur chimique 16 V ou 25 V
On en voit 3, faut trouver le plus en amont...
1 x
-
- Modérateur
- Messages : 79894
- Inscription : 10/02/03, 14:06
- Localisation : Planète Serre
- x 11337
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
J'ai ressoudé une R4 10 Ohm...rien ne se passe (elle fume pas mais rien ne se passe)...c'est peut être l'autre petit PCB (avec les boutons en façade) qui est HS je sais pas mais là ça commence à me gonfler grave...même la méthode de l'alim 12 indépendante n'était pas certaine de fonctionner....
Donc GO GO GO ! Méthode MAD MAX !! Rock'n Roll !!!

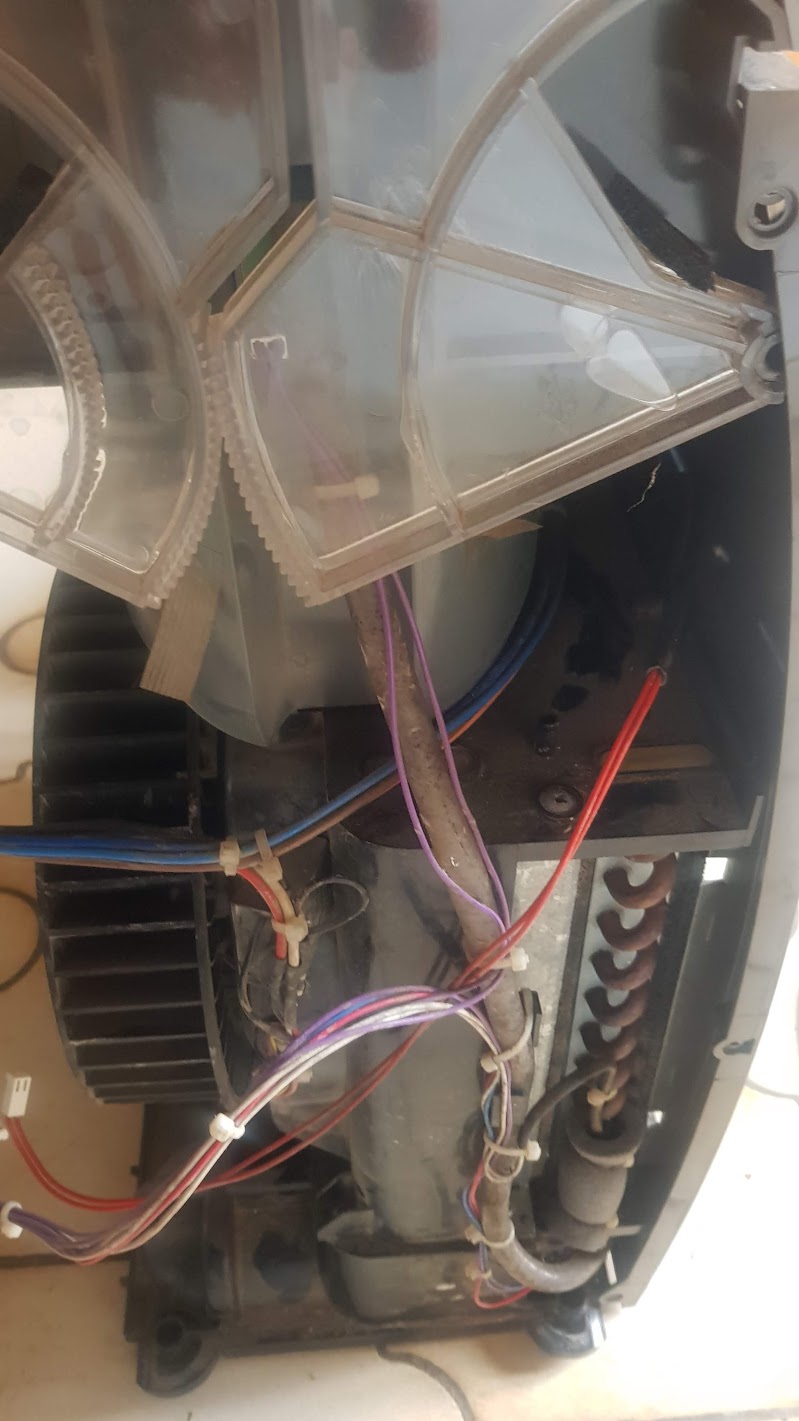

J'ai viré le PCB principal, j'ai shunté les 2 éléments principaux alimentés directement en 230V AC : le compresseur et le ventilateur et ben "miracle" cela refonctionne...
Evidement je n'ai plus aucune régulation (ni sécurité sauf le thermique sur le compresseur) et donc cela fonctionne à 100% tout le temps (il y avait 2 modes de fonctionnement pour le ventilateur)...
Plus de vidange de la pompe du bas non plus vers le réservoir du haut, je dois utiliser le drain...ou mettre le déshu sur un gros bac et vérifier régulièrement qu'il déborde pas !
Mais bon OSEF il re fonctionne !
Merci quand même Izy ! On aura essayé et j'ai retenu la méthode pour d'autres pannes de PCB
Donc GO GO GO ! Méthode MAD MAX !! Rock'n Roll !!!
J'ai viré le PCB principal, j'ai shunté les 2 éléments principaux alimentés directement en 230V AC : le compresseur et le ventilateur et ben "miracle" cela refonctionne...
Evidement je n'ai plus aucune régulation (ni sécurité sauf le thermique sur le compresseur) et donc cela fonctionne à 100% tout le temps (il y avait 2 modes de fonctionnement pour le ventilateur)...
Plus de vidange de la pompe du bas non plus vers le réservoir du haut, je dois utiliser le drain...ou mettre le déshu sur un gros bac et vérifier régulièrement qu'il déborde pas !
Mais bon OSEF il re fonctionne !
Merci quand même Izy ! On aura essayé et j'ai retenu la méthode pour d'autres pannes de PCB
0 x
Faire une recherche d'images ou une recherche textuelle - Netiquette du forum
-
- Econologue expert
- Messages : 14089
- Inscription : 17/03/14, 23:42
- Localisation : picardie
- x 1629
- Contact :
Re: Panne carte électronique déshumidificateur EBAC 622SS : valeur résistance R4 sur convertisseur 230V AC-12V CC ?
Normal, L1 est coupée.Christophe a écrit :J'ai ressoudé une R4 10 Ohm...rien ne se passe (elle fume pas mais rien ne se passe)..
Sans tous les éléments, difficile de voir plus loin. TOus les composants d'une alim à découpage sont importants
