Question montage chaudière bois avec accumulation

Message non lupar turbozender » 26/07/09, 08:49

bonjour
je suis en train d'installer une chaudiere bois avec 2 ballon tampon de 700l

je dois egalement changer mon ballon ecs electrique par un plus gros

ma question : est il possible d'utiliser l'ancien ( 150l) comme va se d'expansion pour mon installation de chauffage

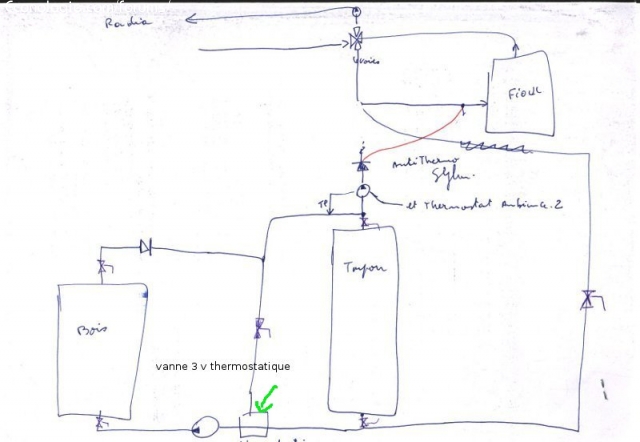

2e: dites moi ce que vous pensez de ca



merci d'avance
0 x

Philippe Schutt
Econologue expert
Econologue expert
Messages : 1540
Inscription : 25/12/05, 18:03
Localisation : alsace
x 11

Message non lupar Philippe Schutt » 26/07/09, 09:16

1.Si tu fais un montage à vase ouvert, oui. Sinon, non.

2. Si je comprends le schéma, je ne crois pas que ce soit bon. Mais j'ai un gros doute sur ma compréhension.
0 x
turbozender
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 112
Inscription : 18/12/06, 14:24

Message non lupar turbozender » 26/07/09, 09:33

1 montage vase vermé
mais jai vu sur un site quil y avait des vase sans membrane donc ca equivaut a mon ballon avec la sortie eau chaude bouché



2/ c'est la parti ballon /chaudiere bois dont je ne suis pas sur

le raccord sur le circuit existant fioul est ok
il fonctionne depuis 3 an avec une ancienne chaudiere bois/charbon

la je remplace la chaudiere bois par une plus puissante pour quelle soit capable de rechauffer les ballons
0 x
Philippe Schutt
Econologue expert
Econologue expert
Messages : 1540
Inscription : 25/12/05, 18:03
Localisation : alsace
x 11

Message non lupar Philippe Schutt » 26/07/09, 14:38

1. On m'avait appris que l'air se dissout dans l'eau à la longue.

2. oui, je suppose que ça marchait. Tu avais ce que j'avais appelé dans un ancien post une boucle dormante qui n'est active que lorsque son circulateur tourne.
Mais là, admettons que le TH d'ambiance soit "on" et que la chaudière bois soit chaude et le ballon froid. le circulateur du ballon va pomper un mélange d'eau chaude (de la chaudière bois) et froide (du ballon)

Enfin, je ne vois pas trop l'utilité de tes clapets anti-retour. qu'est-ce qui ferait que l'eau circule en sens contraire ?
0 x
turbozender
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 112
Inscription : 18/12/06, 14:24

Message non lupar turbozender » 26/07/09, 16:39

1/ ok j'achèterai un vase expansion 100l si je trouve un mag compétant qui en vends


2/ l'anti thermosyphon sortie de ballon sert a eviter que le retour radia chauffe les ballon ( ca chauffait pas vieille chaudiere bois en mode fioul)


le 2e qui est entre la bois et ballon devrait servir justement a cree un perte charge et que le circulateur sorti de ballon ne pompe que dans celui ci

mais maintenant que tu en parle je ne suis pas sur que c'est comme cela quil faudrait procedé ( as tu une solution ?)

le circulateur en bas a gauche sera soit asservi a la t° eau chaudiere bois ou a la t° des fumee de chaudiere bois ( je ne me suis pas trop penché la dessus )
ce qui evitera a la chaudiere bois d'etre maintenu en t° et creer des perte de calorie venant des ballons

merci de te pencher sur le mon projet
0 x

Philippe Schutt
Econologue expert
Econologue expert
Messages : 1540
Inscription : 25/12/05, 18:03
Localisation : alsace
x 11

Message non lupar Philippe Schutt » 27/07/09, 00:00

ça m'étonnerait qu'il y ait des effets de thermosiphon quand des circulateurs tournent. :shock: enfin...

Je ne vois pas de solution simple, sauf à attendre que le ballon soit chaud pour profiter de la chaleur "bois".
Mais avec quelques contacteurs on arrive mieux:


Les lois de commande des vannes pourraient être:
Si Tamb « on »
-si Tbal off et Tbois off alors Vfioul on et Vbois off et Vbal off
-Si Tbal off et Tbois on alors Vfioul off et Vbois on et Vbal off
-si Tbal on et Tbois on alors Vfioul off et Vbois on et Vbal off
-si Tbal on et Tbois off alors Vfioul off et Vbois off et Vbal on

Si Tamb off
-si Tbal off et Tbois off alors Vfioul off et Vbois off et Vbal off
-Si Tbal off et Tbois on alors Vfioul off et Vbois on et Vbal on
-si Tbal on et Tbois on alors Vfioul off et Vbois on et Vbal on
-si Tbal on et Tbois off alors Vfioul off et Vbois off et Vbal off


Logique résultante des contacteurs (3 devraient suffire)

Vfioul = Tamb x non(Tbal) x non(Tbois)
Vbois = Tbois
Vbal = (Tamb x non(Tbois) x Tbal) + (non(Tamb) x Tbois)
Mamb= Tamb
Mbois = Tbois2 (Tbois-5° par ex.)

sgdg :cheesy:

Voilà, c'est rectifié !
Dernière édition par Philippe Schutt le 28/07/09, 00:51, édité 1 fois.
0 x
turbozender
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 112
Inscription : 18/12/06, 14:24

Message non lupar turbozender » 27/07/09, 20:08

AH OUI c pas mal

le hic c'est que ca neutralise totalement le thermosyphon entre bois et ballon en cas de coupure de courant
0 x
Philippe Schutt
Econologue expert
Econologue expert
Messages : 1540
Inscription : 25/12/05, 18:03
Localisation : alsace
x 11

Message non lupar Philippe Schutt » 28/07/09, 00:44

pas si les vannes sont ouvertes au moment de la coupure et les tuyaux assez gros
0 x
Philippe Schutt
Econologue expert
Econologue expert
Messages : 1540
Inscription : 25/12/05, 18:03
Localisation : alsace
x 11

Message non lupar Philippe Schutt » 28/07/09, 00:48

au passage je vois que les attributs "barré" ont disparu lors du copier-coller, la logiques est fausse. je rectifie.
0 x
manitou22
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 113
Inscription : 19/12/07, 22:37
Localisation : bretagne

Message non lupar manitou22 » 28/07/09, 01:24

Salut turbo,
Je me suis un peu emmelé les pinceaux , ma réponse concernant
ton montage est là https://www.econologie.com/forums/autoconstr ... t5437.html
A+
