Message non lupar Philippe Schutt » 07/02/15, 09:18

Il n'y a pas de différence dans le principe de fonctionnement de ces vannes

Mais:
-la ESBE VTC312 n'a qu'un kvs de 3.2
-la LK 820 ne ferme pas la dérivation quand elle est ouverte


ton schéma:
-tu mets la thermovanne sur le départ, elle doit être sur le retour. En effet c'est le retour qui est maintenu à 60°
-le clapet anti-retour ne sert à rien
-quand le circulateur du ballon ECS tourne, il envoie dans le ballon tampon
0 x

francis02
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 50
Inscription : 28/11/14, 15:53

Message non lupar francis02 » 08/02/15, 19:59

Bonsoir
Merci encore pour ces remarques...
En vanne thermostatique je comte commander une vanne en fonte avec pour référence exacte : 21020300 visible ici : http://www.esbe.eu/fr/fr-fr/produits/pr ... des/vtc500
Est-ce qu'elle est conforme à mon besoin ?
Le clapet anti-retour a été supprimé ...
Le circulateur ECS est commandé par l'AqECS...

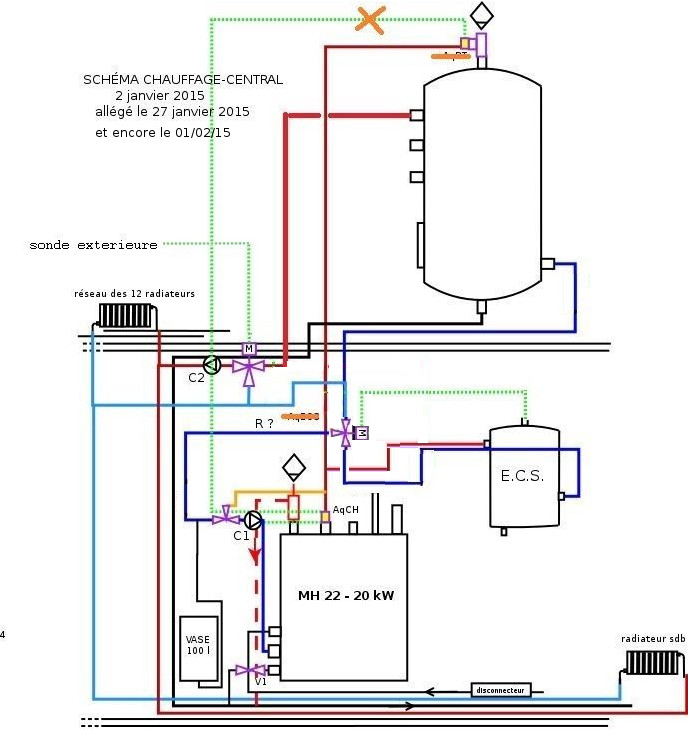

Voici mon dernier schéma tenant compte (sans erreur ? ) des remarques de Philippe (Merci à toi)

0 x
Philippe Schutt
Econologue expert
Econologue expert
Messages : 1541
Inscription : 25/12/05, 18:03
Localisation : alsace
x 12

Message non lupar Philippe Schutt » 08/02/15, 21:30

51020300 je suppose, oui c'est bon pour toi.

Si tu veux utiliser un circulateur pour charger ton ECS, il te faut le clapet du coté ballon. Perso j'utilise ine vanne 3 voies, ça me remplace les 2.
0 x
francis02
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 50
Inscription : 28/11/14, 15:53

Message non lupar francis02 » 08/02/15, 23:11

Oui, la vanne c'est bien 510.... Merci Philippe d'avoir corrigé !

Autre question : sa rezprésentation sur le schéma est-elle correcte ?

Pour l'ECS toi-même tu as une V3V (comme dans des schémas précédents) et rien d'autre sur cette boucle ?
0 x
Philippe Schutt
Econologue expert
Econologue expert
Messages : 1541
Inscription : 25/12/05, 18:03
Localisation : alsace
x 12

Message non lupar Philippe Schutt » 09/02/15, 14:49

Avec une V3V en remplacement de ton circulateur d'ECS et les ESBE VTC500, c'est le circulateur de la boucle de charge qui fait circuler l'eau chaude émise par la chaudière soit dans le ballon ECS soit dans l'accu.
La V3V est commandée par le thermostat du ballon ECS avec rappel automatique quand ce thermostat est ouvert.

0 x

francis02
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 50
Inscription : 28/11/14, 15:53

Message non lupar francis02 » 09/02/15, 15:08

Merci Philippe
Bon j'étais parti d'en l'espoir de commander la vanne mais le fournisseur habituel ne fait pas ESBE et me propose une thermovar (mais pb laiton et plus chère...)
Donc je réfléchis encore et vais essayer de "traduire" tes propos :
Tu écris :
"Avec une V3V en remplacement de ton circulateur d'ECS et les ESBE VTC500, c'est le circulateur de la boucle de charge qui fait circuler l'eau chaude émise par la chaudière soit dans le ballon ECS soit dans l'accu."
VEUX-TU DIRE QUE LA V3V PROCHE DE L'AqECS (AU PIQUAGE DE L'ECS) -PRÉSENTE SUR LES PREMIERS SCHÉMAS - SUPPRIME LE CIRCULATEUR ECS ET LA VANNE VTC500 QUE J'AVAIS PRÉVU DE METTRE EN BOUCLE DE RECYCLAGE EAU CHAUDE ???? ÉTONNANT, NON ?

""La V3V est commandée par le thermostat du ballon ECS avec rappel automatique quand ce thermostat est ouvert."
LA V3V NE PERMET EXCLUSIVEMENT D'ALIMENTER QUE 2 CIRCUITS :
- EAU CHAUDE CHAUDIÈRE VERS ECS
OU
- EAU CHAUDE CHAUDIÈRE VERS B-T
C'EST BIEN ÇA ?
0 x
francis02
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 50
Inscription : 28/11/14, 15:53

Message non lupar francis02 » 10/02/15, 17:30

Bonsoir

Ca y est "elle" est commandée ici (pas le modèle "idéal" : filetages ) mais acceptable (surtout au niveau du prix) : http://www.esc-grossiste.fr/boutique/un ... -esbe.html
et comme le disait Philippe à moins de 100€ mais bon, faut chercher !
0 x
francis02
Je comprends l'éconologie
Je comprends l'éconologie
Messages : 50
Inscription : 28/11/14, 15:53

schema-circuit-chauffage-au-bois

Message non lupar francis02 » 24/01/16, 17:18

Bonjour,
Mon installation fonctionne depuis près d'un an... j'éai quand même une question par rapport à la V3V recyclant l'eau vers la chaudière avanr les 62°C . Je pensais que celle-ci fonctionnait plutôt en "TOR" : "tout ou rien" et les mesures de températures de tuyaux (à de nombreuses reprises par thermomètre infra-rouge) me montrent le contraire.
Je voulais dire : tant qye l'eau n'est pas à 62° (environ...) rien ne part dans le circuit , or ce n'est pa s le cas... Est-ce normal ?
Il y a bien un bouchon mais je ne pense pas qu'il s'agisse de réglage...

Merci pour toute précision
